ok138cn太阳集团 20 路 CANFD 通信模块 FMC 子卡 FL1042

  • 产品型号

    FL1042
  • 产地

    上海

产品推荐

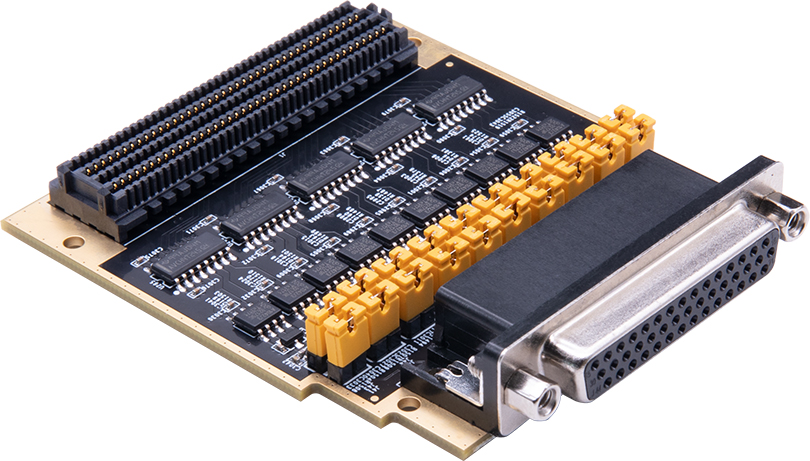

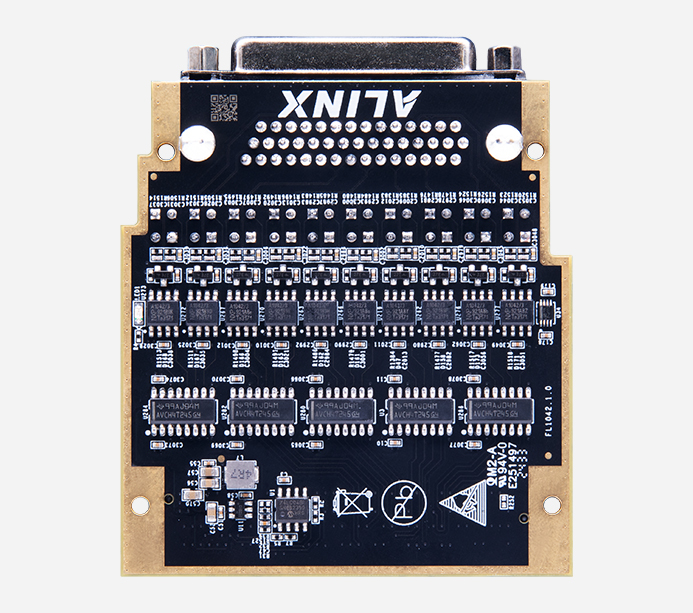

20 通道车载 CAN-FD FMC 子卡

FL1042 为 20 路CANFD 通信模块,CANFD 信号通过 DB44 母头连接器和 外部信号通信,同时预留了跳帽使能 CANFD 总线终端电阻


产品参数

参数功能

通信接口

20 路CANFD 通信接口(DB44 母头连接器)

芯片

使用车规TJA1042 芯片,速度高达1MBit/s

单路收发器速率

10Gb/s

板卡尺寸

76.5x 69mm

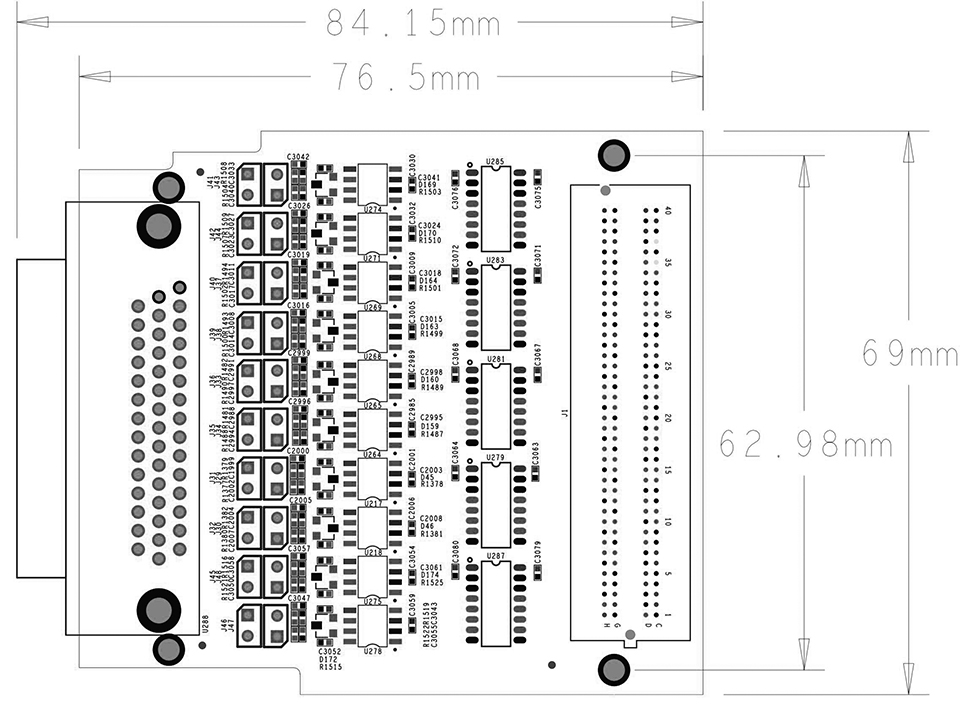

尺寸结构

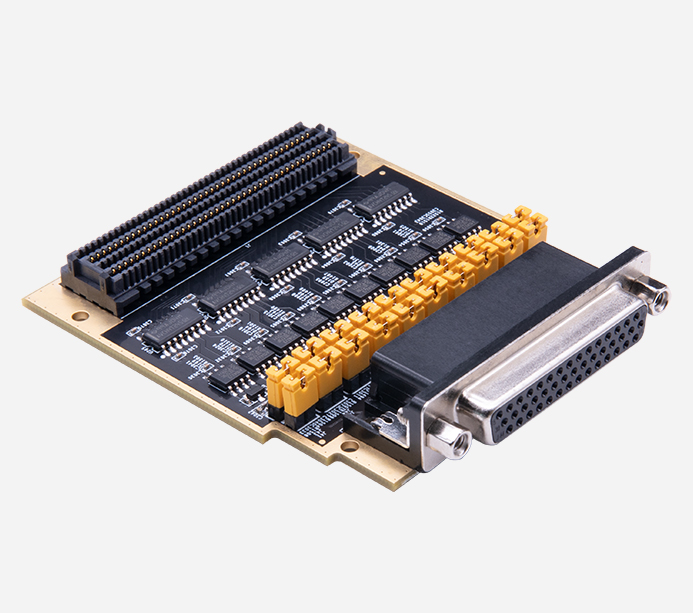

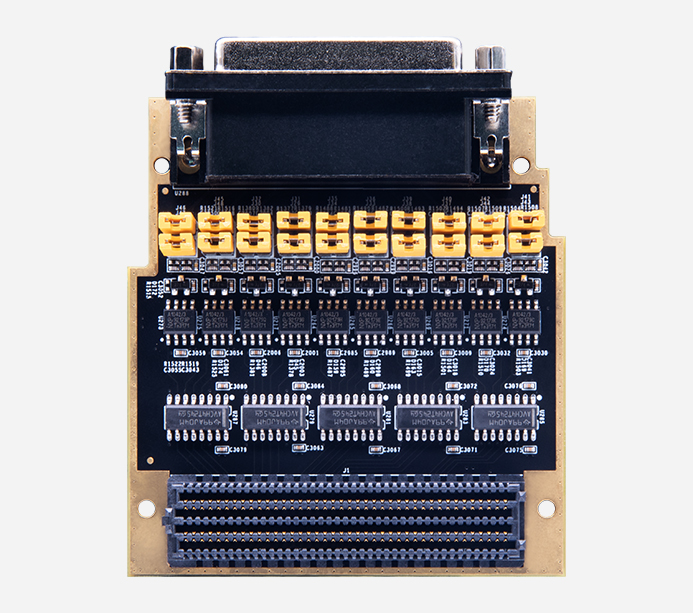

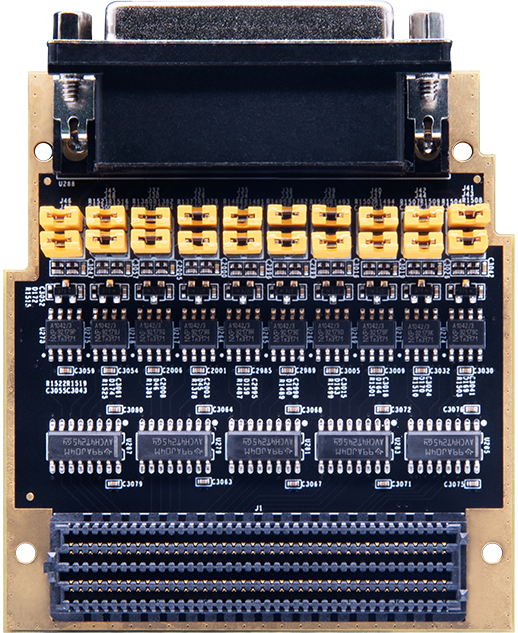

接口展示

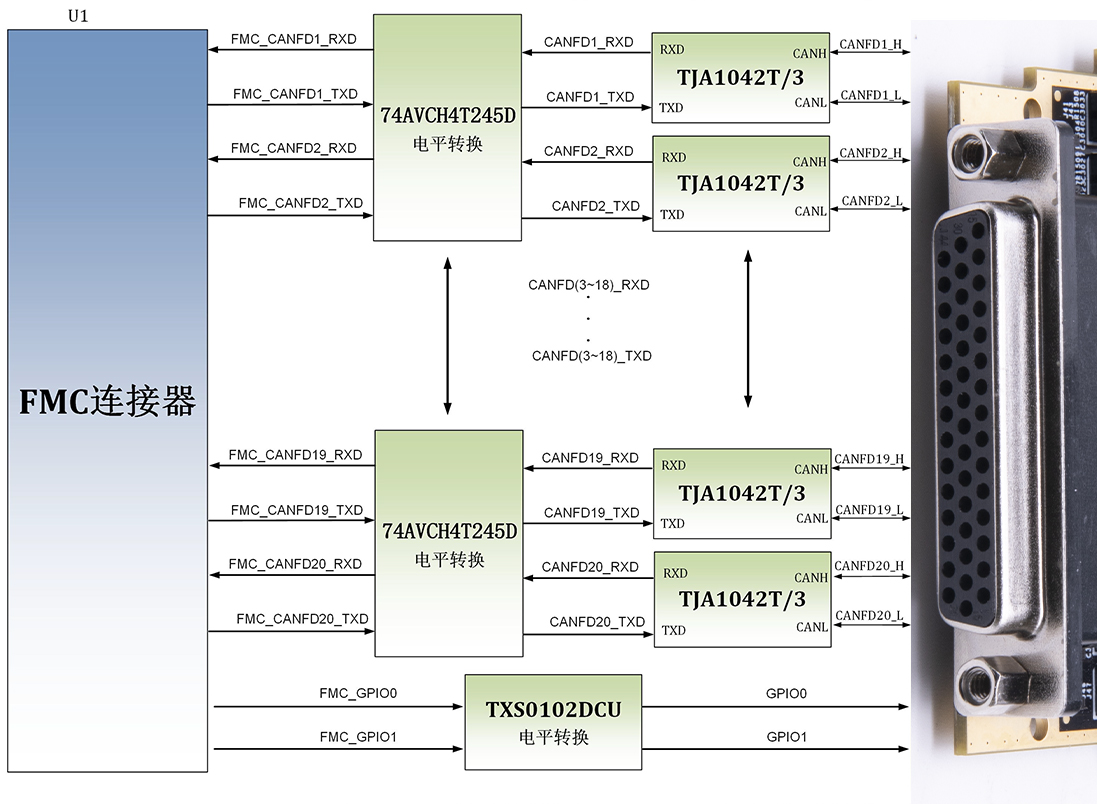

原理框图





FMC 模块安装

FL042 模块和 FPGA 开发板的硬件连接测试

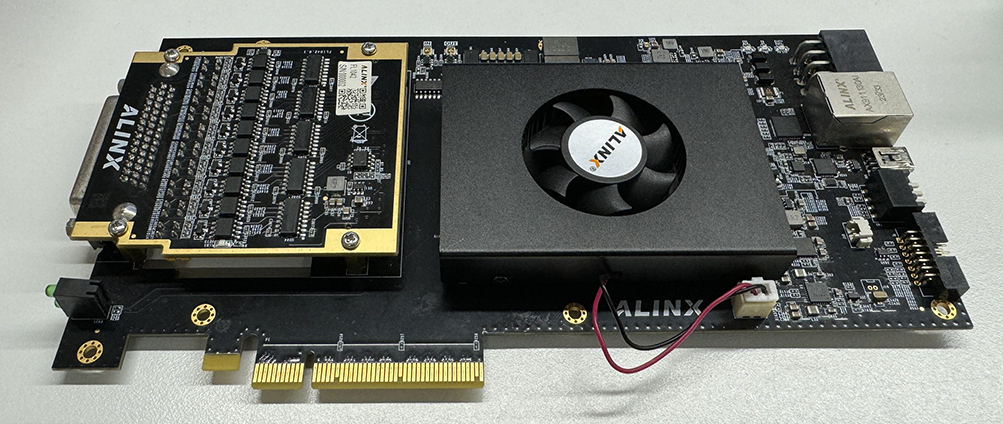

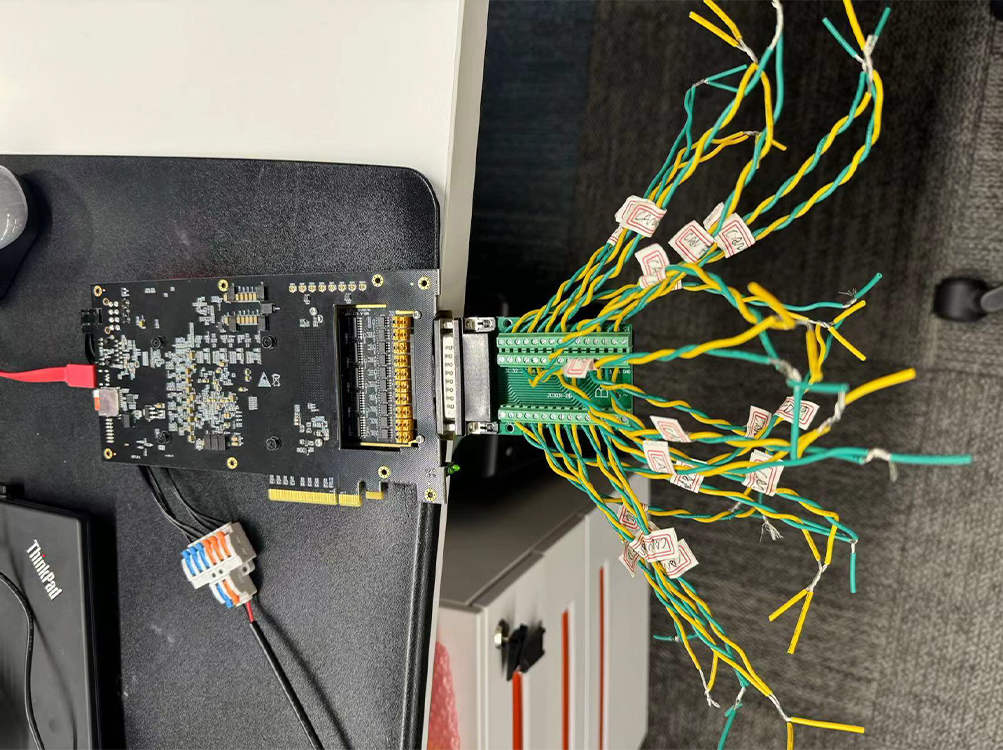

BZ7开发板的和FH1224的硬件连接图


软件测试


将FL1042 模块插在BZ7 开发板上,使用跳帽将20 个电阻使能,将can0 和can1 的高对高,低对低连接,can2 和can3、can4 和can5.....同上,将20 路can都 两两连接

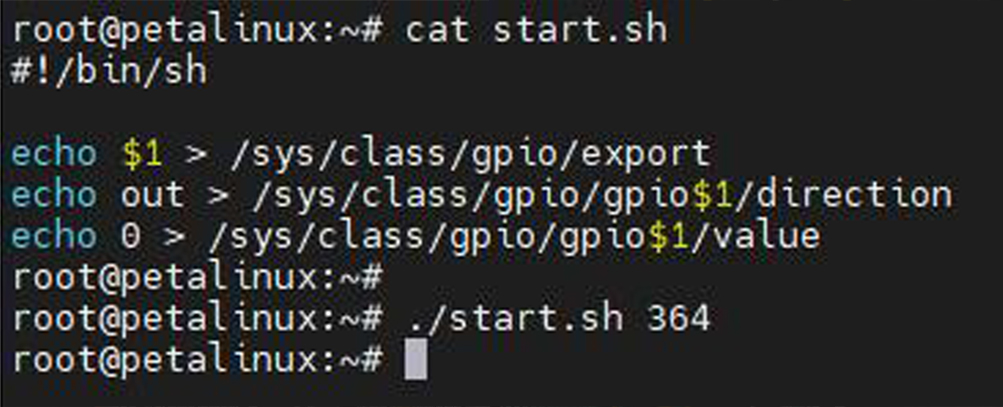

通过GPIO 使能FL1042 模块

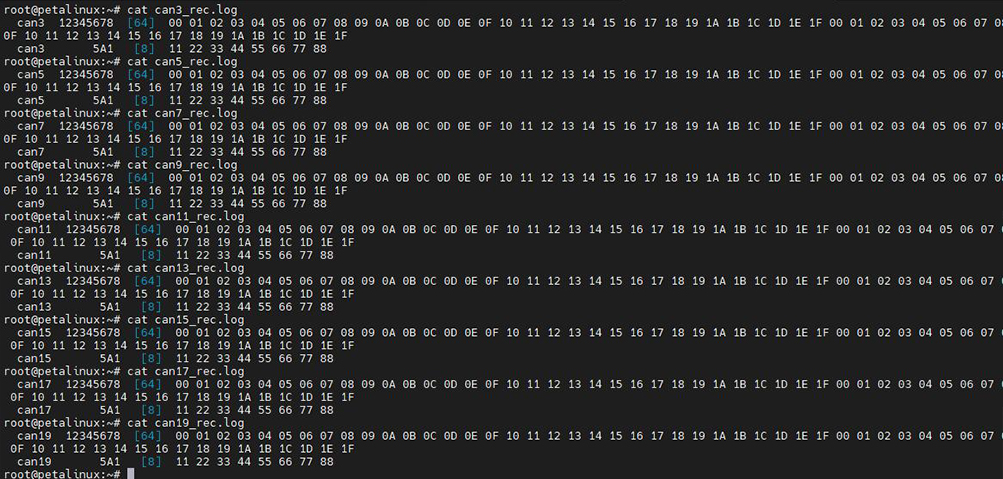

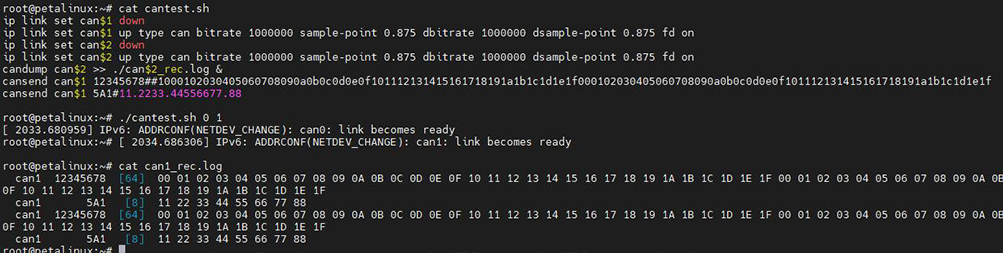

先使能互相连接的两路can,然后一个发送数据,另一个接收数据并保存下来, 查看保存的文件数据是否正确来验证can 收发是否正常
