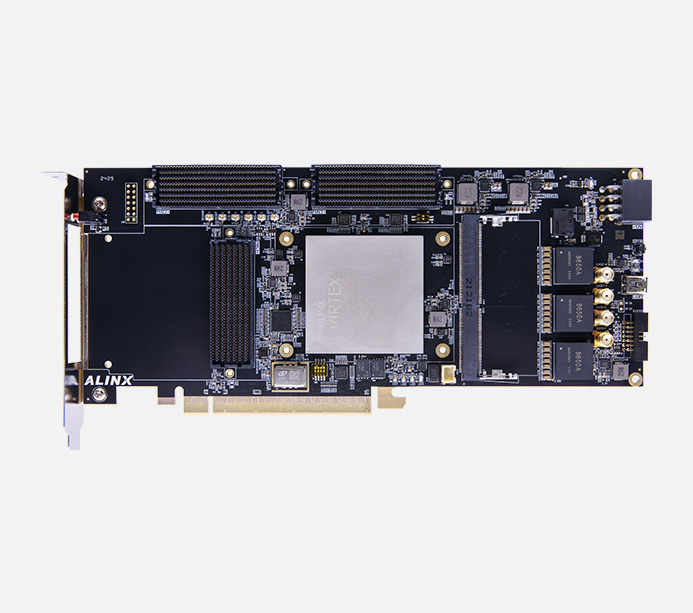

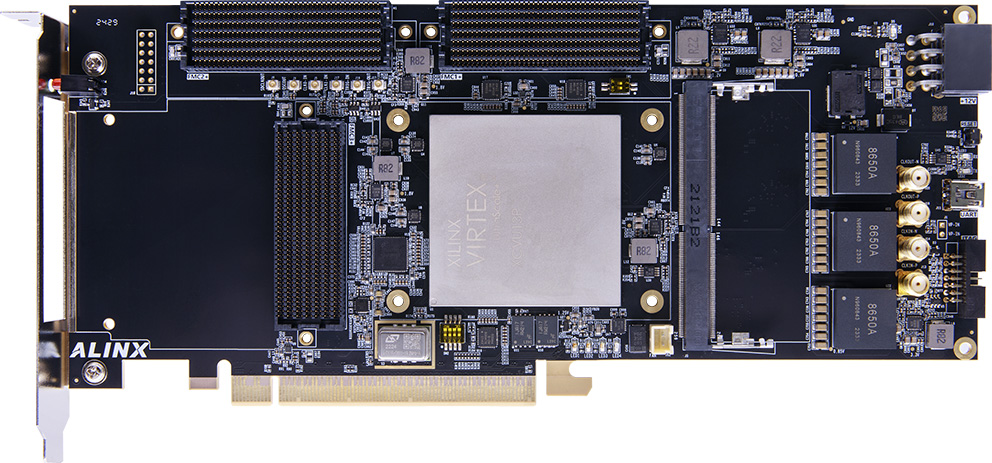

ok138cn太阳集团 AMD Virtex UltraScale+ FPGA 高端开发板 XCVU13P PCIe 3.0 FMC+ AXVU13P

FPGA 型号

XCVU13P-2FHGB2104

Logic Cells

3780K

触发器(FF)

3456K

LUTs

1728K

Block RAM

94.5Mb

UltraRAM

360Mb

DSP Slices

12,288

CMTs

16

GTY

28.21Gbps，76个

PCIe Gen3 x16

4

速度等级

-2

温度等级

工业级

DDR4 接口

1 个 DDR4 SODIMM 内存条插槽支持容量高达 16GB

QSPI FLASH

2 片 128MB 大小的 Quad-SPI FLASH 芯片

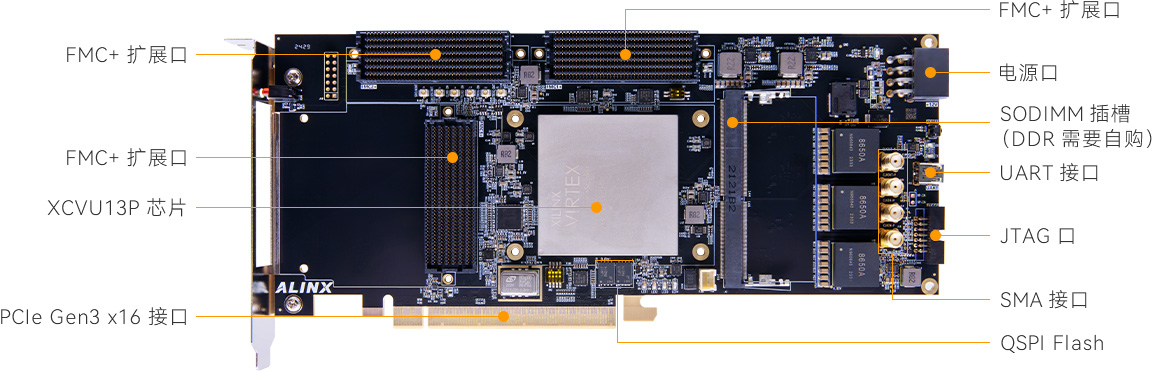

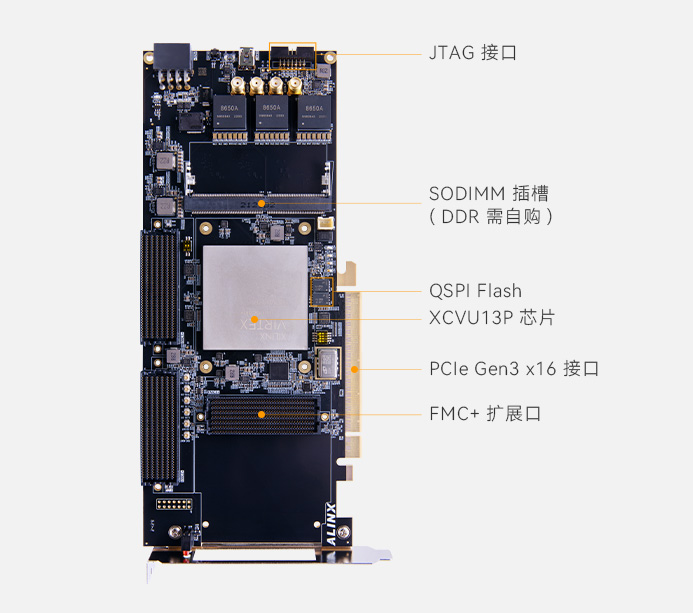

PCIe3.0 x16 接口

支持 PCI Express 3.0 标准，提供标准的 PCIe x16 高速数据传 输接口，单通道通信速率可高达 8 Gbps

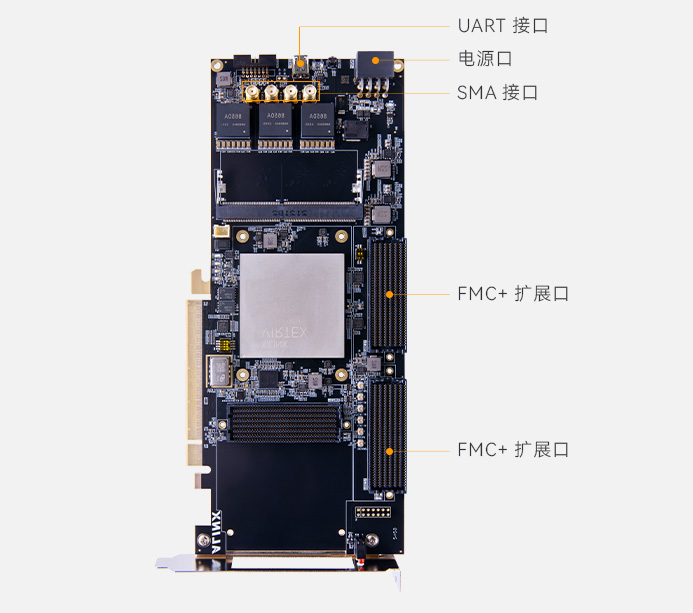

FMC+ 接口

3 路 FMC+ 接口,可以外接 ok138cn太阳集团 各种 FMC+ 和 FMC 模块 （HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等）

SMA 接口

1 路 SMA 差分输入输出接口分别连接到 FPGA 的 HPIO 管脚上， 可用于客户差分信号的输入与输出验证

4 位拨码开关

4 位拨码开关，方便客户简单的输入验证

USB Uart 接口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

扩展口

1 个 14 Pin 的 2.54mm 间距扩展接口，引出 FPGA 的 10 个 HPIO 管脚，方便用户进行测试

晶振

2 个 200MHz 差分晶振，可为 SODIMM 控制器及 FPGA 逻辑提供参考时钟

LED 灯

8 个 LED（1 个 DONE 指示灯，1 个电源指示灯，4 个用户指示灯 2 个串口指示灯）

按键

1 个用户按键

供电

12V/15A 供电

输入电压

+12V

输入电流

15A 最大电流

FPGA 开发板

1 块

USB 下载器

1 个

Mini USB 线

1 根

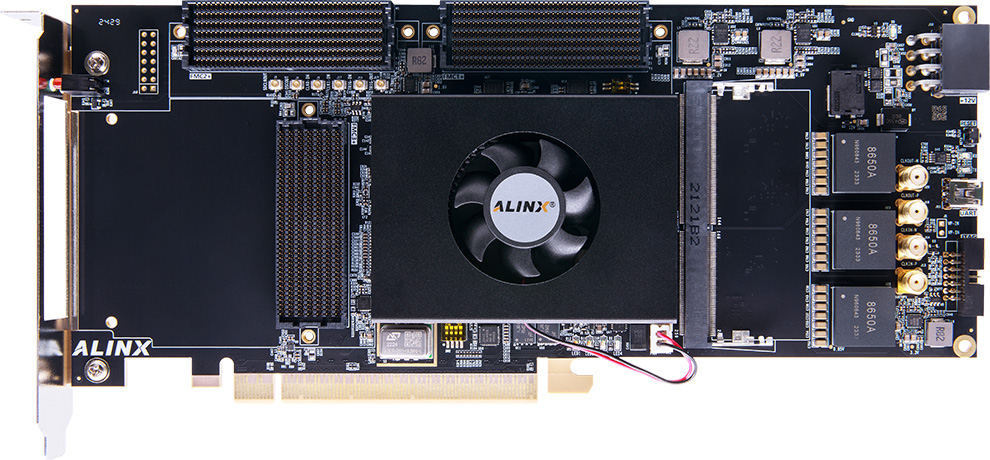

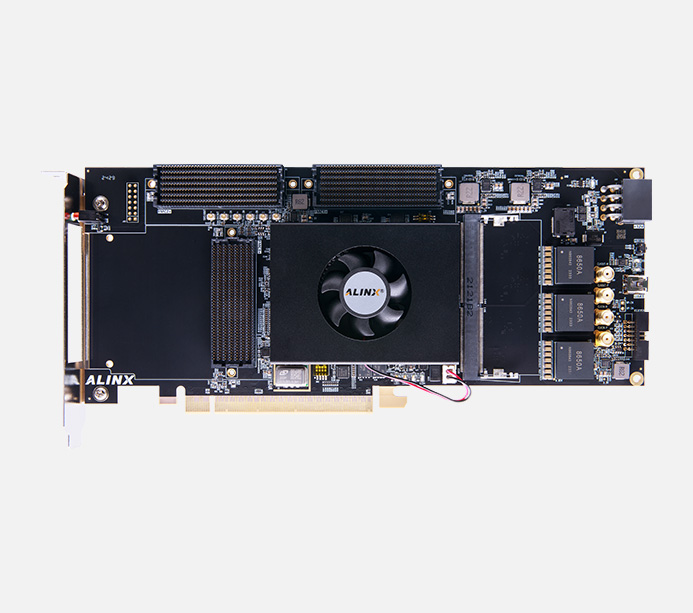

散热风扇

1 个

12V 电源

1 个

1 个
