Xilinx Zynq UltraScale+ MPSoC AI FPGA 核心板 XCZU4EV ACU4EV

XCZU4EV

产品型号
ACU4EV
温度等级
-40℃~85℃
产地
上海
EAN码
6971390275924
价格
￥3999.00

天猫京东

产品推荐

产品详情
资料下载
售后服务

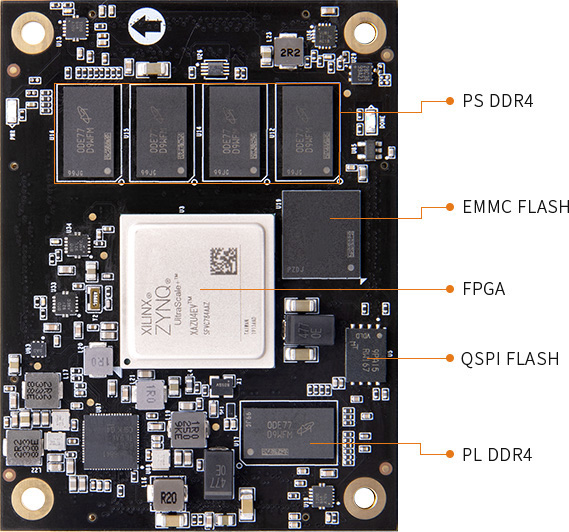

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

Mali-400 MP2 GPU 及 16nm FinFET+ 可编程逻辑相结合，集成型 H.264/H.265 视频编解码器，编解码达 4Kx 2K (60fps) 视频是多媒体、汽车 ADAS、监控、AI 智能、云计算、高速数据交换存储、及其它嵌入式视觉应用的理想选择

·ARM 处理器
四核 ARM CORTEX-A53+ 双核 ARM CORTEX-R5
·GPU 图形处理器
Mali™-400 MP2 GPU
·5GB DDR4
PS 4GB DDR4+ PL 1GB DDR4
·FLASH 存储
8GB eMMC FLASH，32MB QSPI FLASH

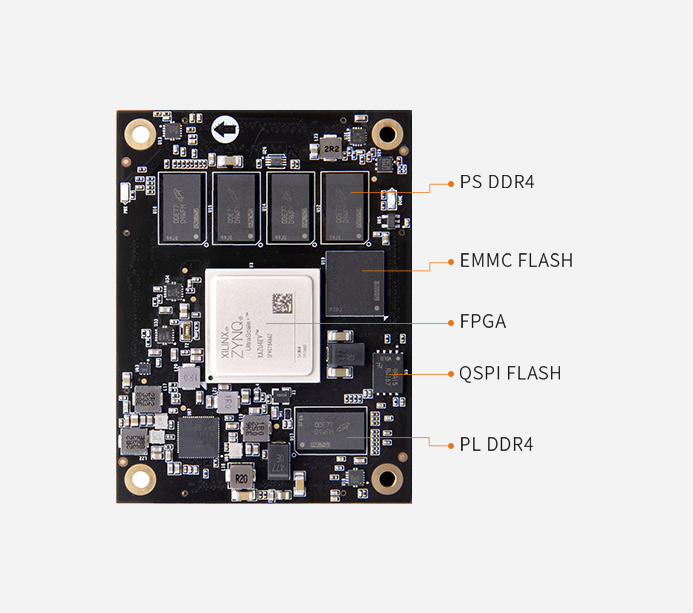

功能接口

对应开发板

·AXU4EV-E

*了解对应开发板，点击查看详情>>

·AXU4EV-P

*了解对应开发板，点击查看详情>>

产品参数

核心板主要参数

核心板

ACU4EV

FPGA 型号

XCZU4EV-1SFVC784I

芯片 CPU

4x Cortex™-A53，1.2GHz；双核 Cortex™-R5，500MHz

芯片 GPU

Mali™-400 MP2

核心板内存

PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 1GB，16bit，2133Mbps

PS 端高速连接

PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般连接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO

PL 端 PCIe

PCIe Gen3 x4

PL 端 GTH

12.5Gb/s x4

芯片级别

工业级

工作温度

-40°c~85°c

速度等级

-1

逻辑单元

192K

查找表

88K

乘法器

728 (18x 25MACCs)

触发器

176K

Block RAM

4.5Mb

eMMC FLASH

8GB

QSPI FLASH

256Mbit

HP I/O

96 个

HD I/O

84 个

功能和接口

VCU

1 个 Video Codec Unit (VCU)，集成型 H.264 / H.265 视频编解码器

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储

EMMC Flash

8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

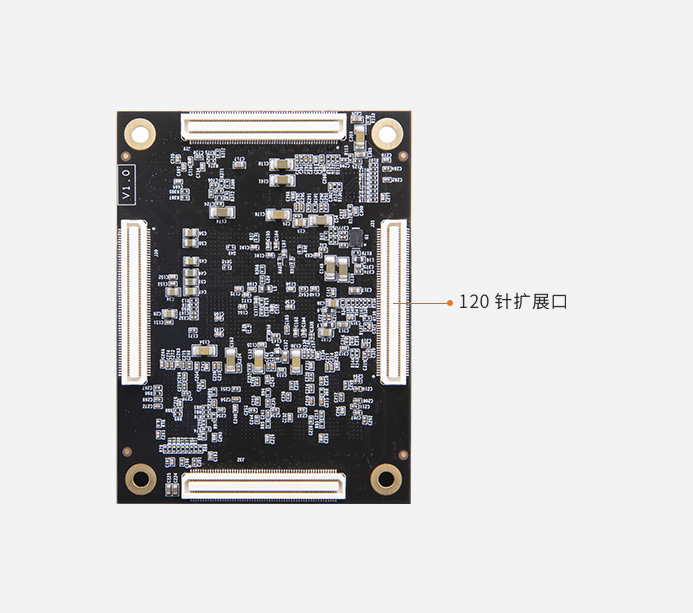

扩展口

4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器

晶振

1 个单端 33.333MHz 晶振，提供给 PS 系统
1 差分 200MHz 晶振提供给 PL 逻辑、 DDR4 参考时钟

电源参数

输入电压

5V 供电

包装清单

FPGA 核心板

1 块

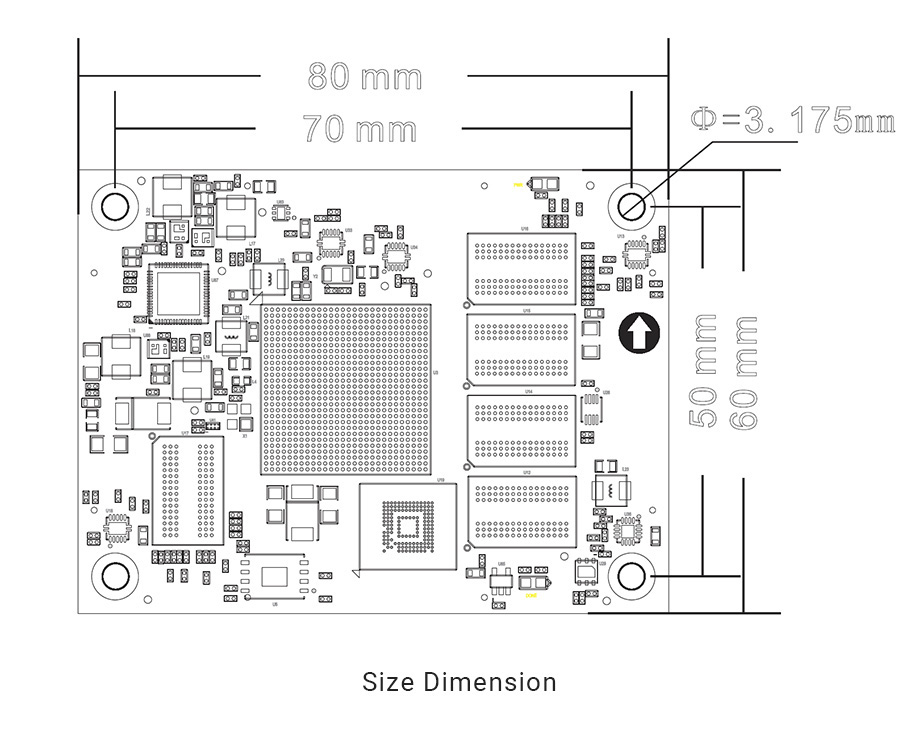

结构尺寸

尺寸大小

80x 60x 7.1mm

合高

3.0mm

叠层数量

16 层，沉金工艺，高质量 PCB 材质


支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别

行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配 Mali™-400 MP2 GPU 、内存 64bit DDR4 超强组合

工业级 FPGA 芯片双 ARM 应用处理器

4x ARM Cortex-A53，1.2GHz，双核 Cortex™-R5，500MHz；PS 端 4GB DDR4，64bit，数据速率 2400Mbps，PL 端 1GB DDR4，16bit，数据速率 2133Mbps

高清视频理念设计

H.264/H.265 视频编解码器

能够同时编解码达 4Kx 2K (60fps) 视频


快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发


所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。

所有配件及赠品不在保修范围内。
