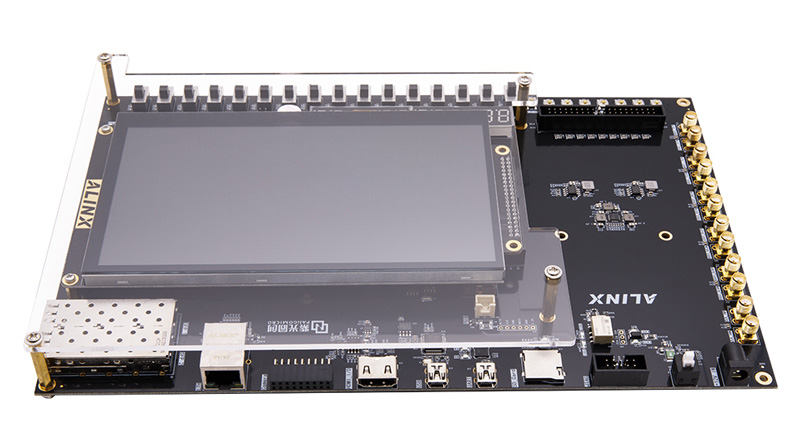

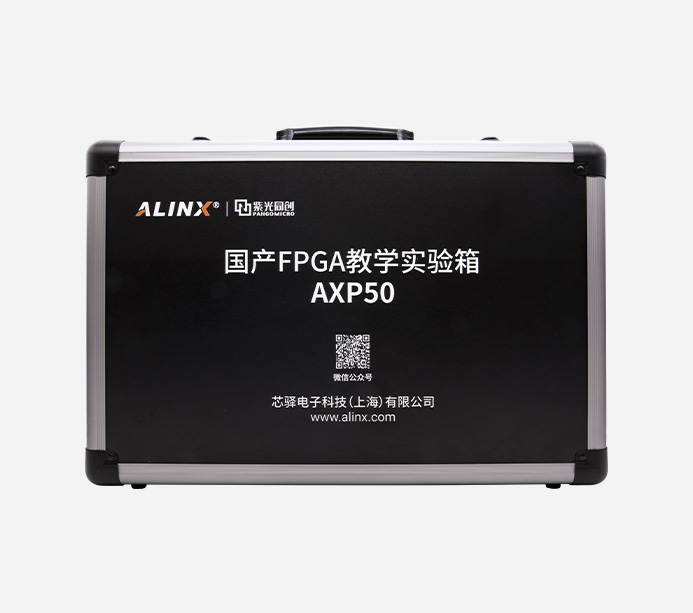

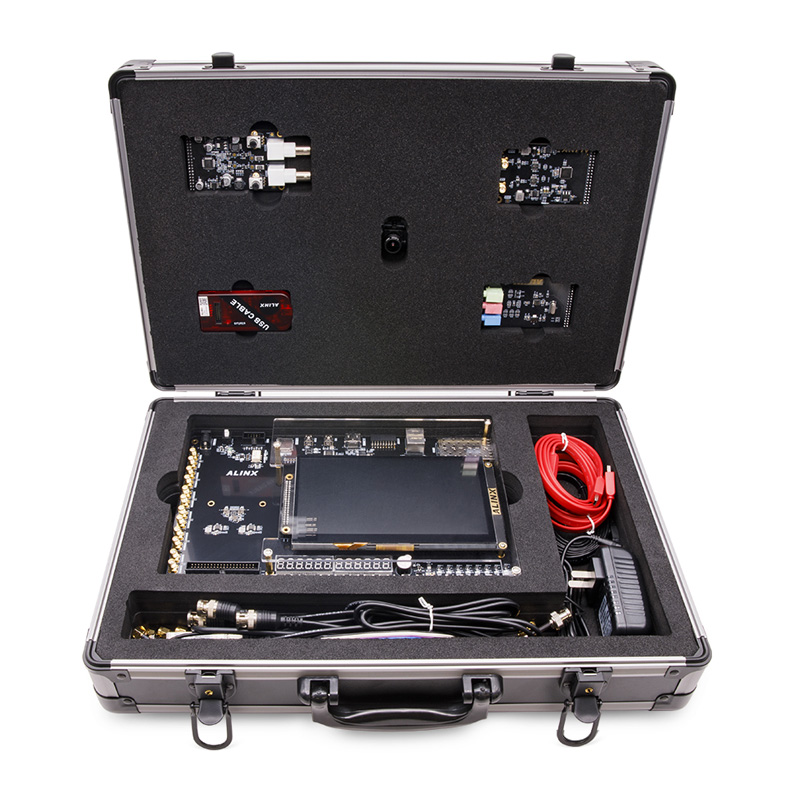

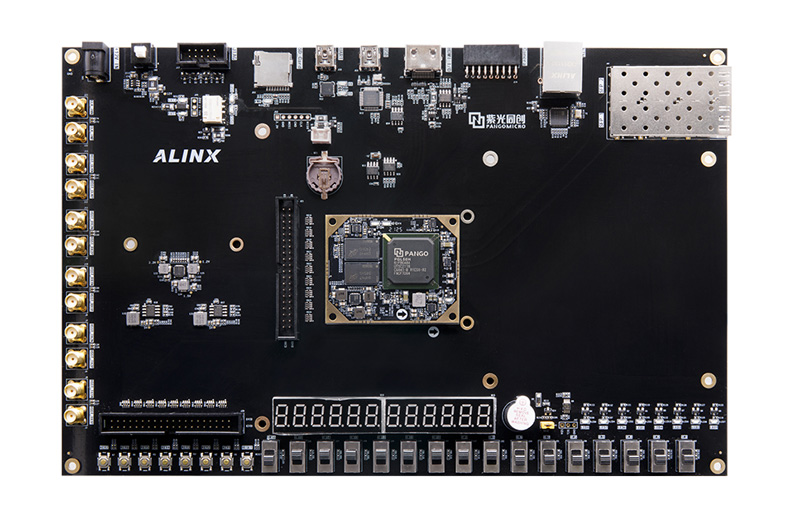

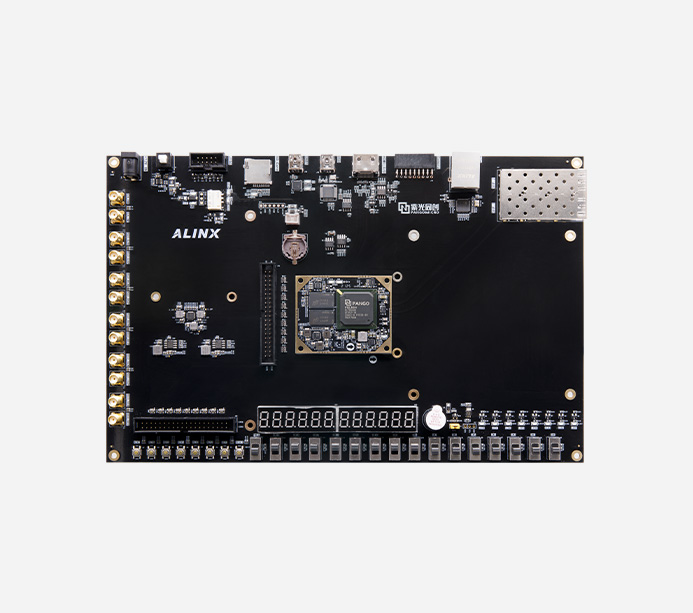

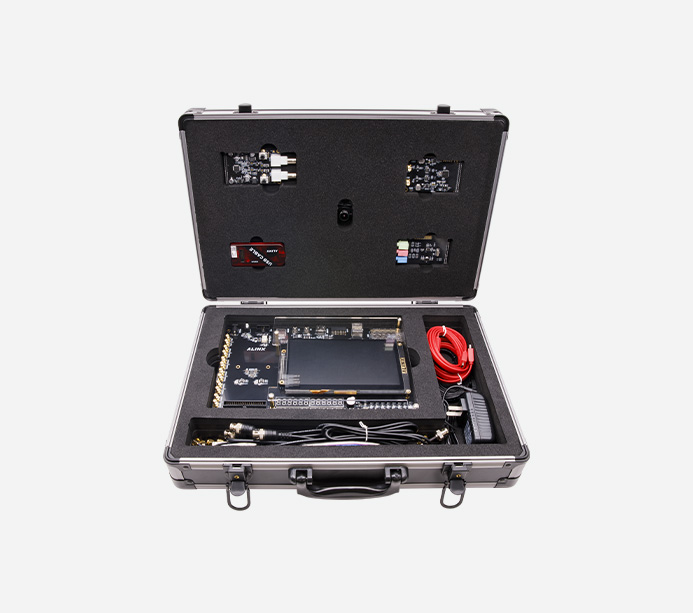

紫光同创 Logos PGL50H 国产FPGA开发板 嵌入式教学实验箱学习 AXP50

芯片型号

PGL50H-6IFBG484

芯片级别

芯片速度等级为 6，芯片温度等级为工业级

触发器 (FF)

64200

查找表 LUT5

42800 (LUT5=1.2LUT4)

DRM (18Kbits)

134

APM 单元（乘法器）

84

PCIe Gen2 x 4

1

HSST

4 路，6.375Gb/s max

时钟资源 PLL

5

AES 模块

1

DDR3

2 片 512MB 共 1GB，32bit

QSPI Flash

1 片 16MB QSPI FLASH

晶振

1 个 125MHz 有源差分晶振
1 个 50MHz 差分晶振

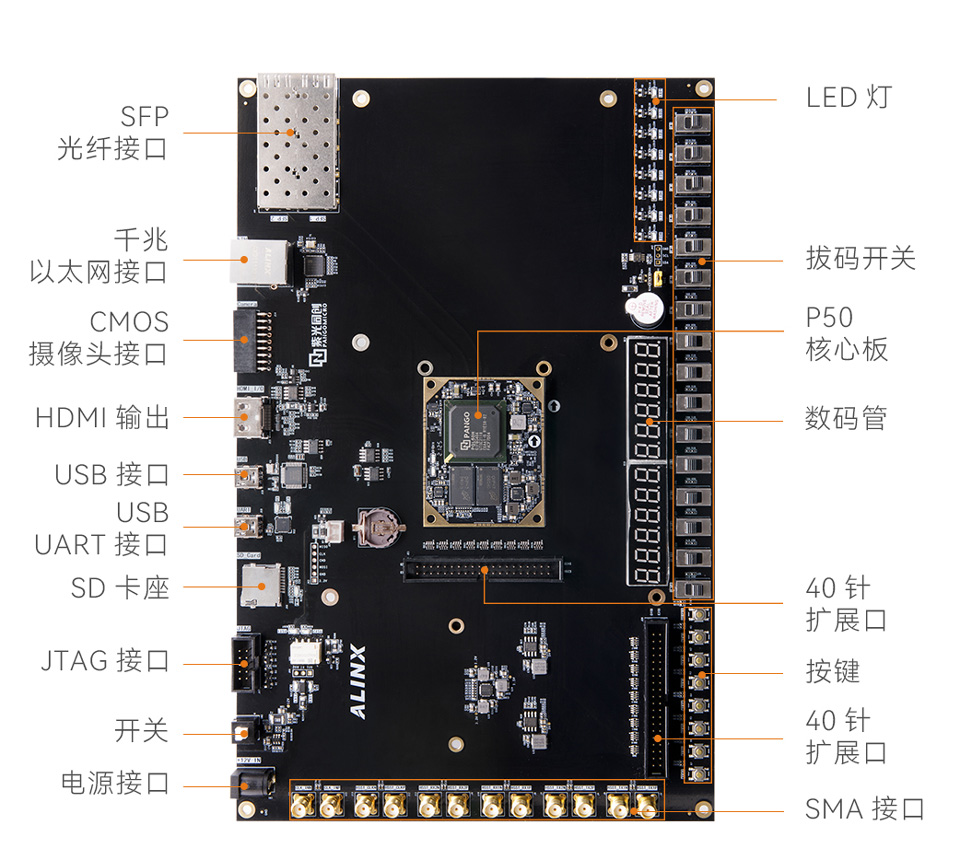

光纤接口

2 路 SFP 光纤接口，实现 2 路高速的光纤通信,每路光纤 数据通信接收和发送的速度高达 6.375Gb/s

HDMI 输出

1 路 HDMI 输出，支持 1080P@60Hz 输出，支持不同格式

以太网接口

1 路千兆以太网接口，和电脑或其它网络设备进行数据交换

40 针扩展口

预留 2 个 40 针 2.54mm 间距的扩展口，可以外接 ok138cn太阳集团 各种模块（ 双目摄像头，液晶屏，AD 模块等 ）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，I/O 口 34 路

USB2.0 接口

1 路 USB2.0 接口，用于开发板和 PC 之间的高速通信

Uart 接口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

CMOS 接口

1 个 18 针摄像头接口，可以接 500 万 OV5640 摄像头

SMA 接口

6 对 SMA 差分接口，1 对 HSST 参考时钟输入端口，2 对 HSST 发送端口和 2 对 HSST 接收端口，1 对可用于外部时钟输入，可用于接单端时钟或差分时钟输入信号

JTAG 口

1 路 10 针标准 JTAG 口，用于 FPGA 程序的下载和调试

数码管

板上集成了 12 位数码管，可以动态显示 12 位数字

温度传感器

1 片温度传感器芯片 LM75，检测周围环境温度

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

RTC 时钟

1 路 RTC 实时时钟，配有电池座，电池的型号为 CR1220

SD 卡座

1 路 Micro SD 卡座，用于 FPGA 对 SD 卡数据读写和存储

LED 灯

8 个用户 LED 灯

按键

8 个用户按键

拨码开关

16 路拔码开关，可用于模拟多路信号输入

继电器

2 路继电器输出，可用于信号物理隔离测试。

蜂鸣器

1 路蜂鸣器，可用于有声实验测试。

其他

板上引出了 I2C 和 SPI 接口，可用于客户连接自己的外设。

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流

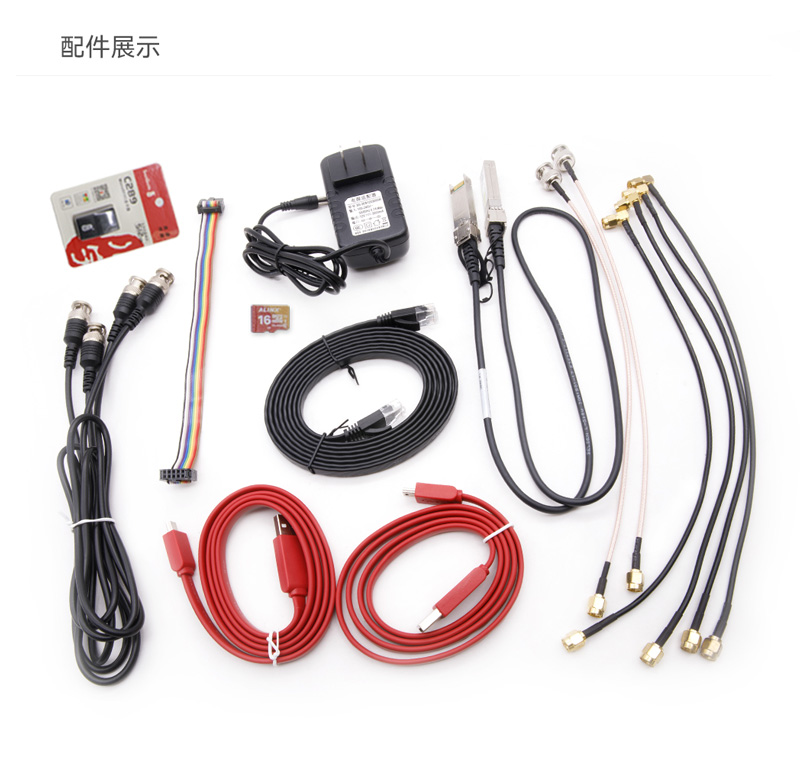

AXP50

1 块

AN970

1 个

AN9238

1 个

AN9767

1 个

AN5640

1 个

AN831

1 个

USB 下载器

1 个

以太网线

1 根

光纤线

1 根

TF 卡

1 个

读卡器

1 个

SMA 转 BNC 线

2 根

Mini USB 线

2 根

10 针 JTAG 排线

1 根

BNC 线

2 根

SMA 弯头连接线

4 根

12V 电源

1 个

透明保护板

1 块

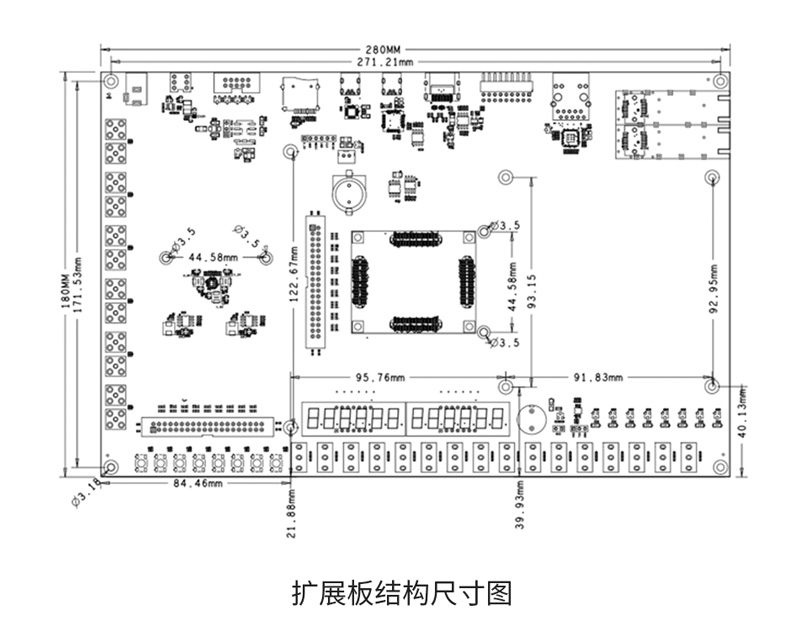

尺寸大小

280mmx 180mm

叠层数量

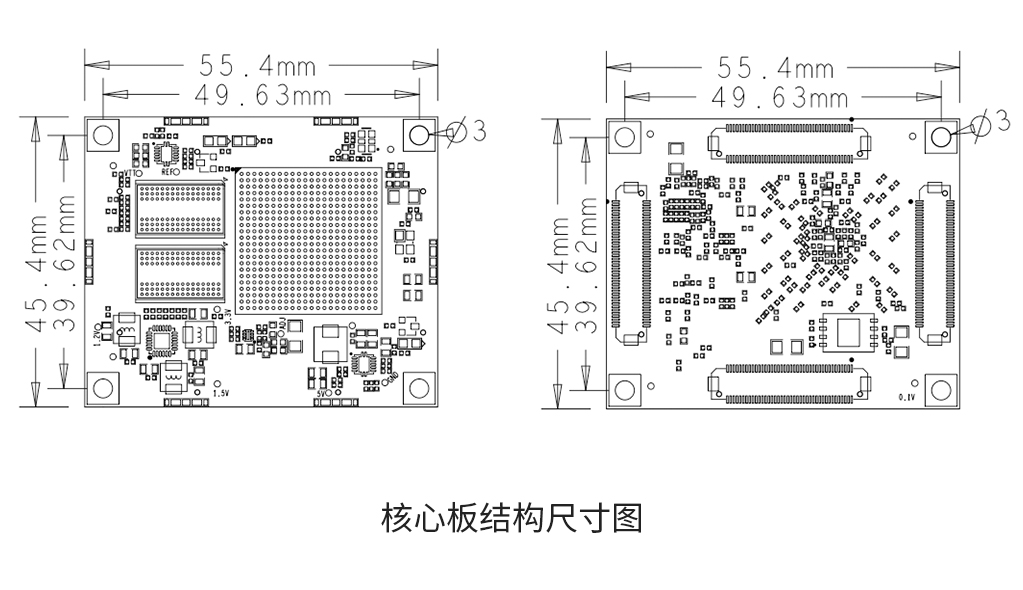

核心板 14 层 PCB 板设计，扩展板 8 层 PCB 板设计，预留独立电源层和 GND 层
