测量通道
采样率高达
硬件存储总容量
硬件存储深度
采样深度高达
测量带宽
免费自主专业采样解析软件，中/ English 界面切换支持 WIN7/8/10、Linux、MAC OS 操作系统 10 进制、2 进制、16 进制、ASCII 码格式数据显示
正常模式采样率高达 200MHz 流模式采样深度高达 10Gsa
*正常模式：使用内部存储器作为采样缓冲区，数据在采样完成后上传至电脑，此模式可以提供更高采样率。
*流模式：仅使用电脑内存存储采样数据，数据需实时上至电脑。此模式可提供更大的采样深度。
支持 40 多种标准协议解析，可多层协议叠加显示，更多协议支持更新中
P2
1-Wire
●
●
●
●
Atmel SWI
●
●
●
●
CAN
●
●
●
●
CAN-FD
X
X
●
●
DHT11/12
●
●
●
●
DMX-512
●
●
●
●
DS18B20
●
●
●
●
HDMI CEC
●
●
●
●
I2C
●
●
●
●
I2C-EEPROM
●
●
●
●
I2S/PCM
●
●
●
●
IR-NEC
●
●
●
●
IR-JVC
●
●
●
●
IR-RC5
●
●
●
●
IR-RC6
●
●
●
●
IR-Sharp
●
●
●
●
IR-SIRC
●
●
●
●
ISO7816
X
X
●
●
JTAG
●
●
●
●
LCD1602/12864
●
●
●
●
LIN
●
●
●
●
Manchester
●
●
●
●
MDIO
●
●
●
●
MIDI
●
●
●
●
MIPI-DSI LP
X
X
●
●
Modbus
●
●
●
●
Parallel
●
●
●
●
Parallel 8080
●
●
●
●
Parallel 6800
●
●
●
●
PS/2 Keyboard
●
●
●
●
QSPI-Flash
X
X
●
●
RDM
●
●
●
●
RGB-WS28xx
●
●
●
●
SDIO
●
●
●
●
SMBus
●
●
●
●
SPI
●
●
●
●
SWD
●
●
●
●
UART/RS232/485
●
●
●
●
UNI/O
●
●
●
●
USB-PD
X
X
●
●
USB LS/FS
●
●
●
●
Wiegand
●
●
●
●
产品型号
P2
通道数量
16
最大采样率
500M@16CH
测量宽带
80MHz
最小可捕获脉宽
6.25ns
硬件存储总容量
2Gbits
硬件存储深度
100M Sas
最大压缩深度
10G Sas
输入电压范围
-50V ~ +50V
等效输入阻抗
220kΩ、12pF
阈值电压
阈值可调：-4V ~ +4V 调节步进：0.01 V
通道数量
2
输出频率范围
0.1 - 20MHz
周期调节步进
10ns
脉宽调节步进
5ns
输出电压
+3.3V

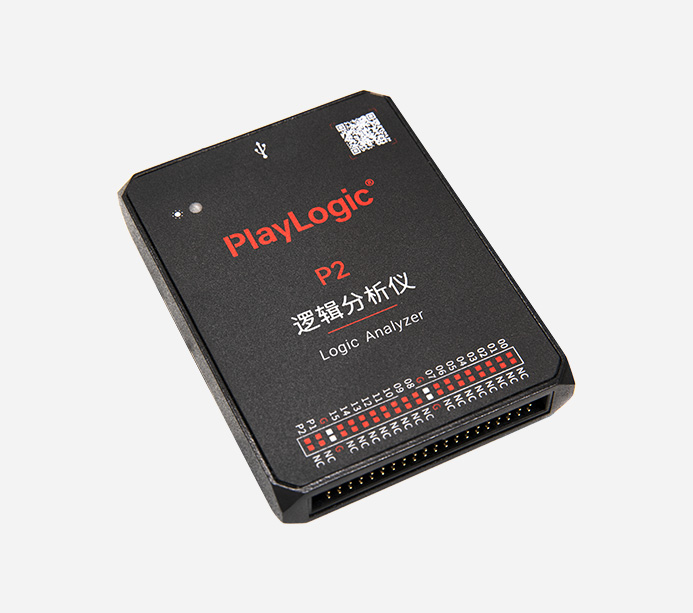

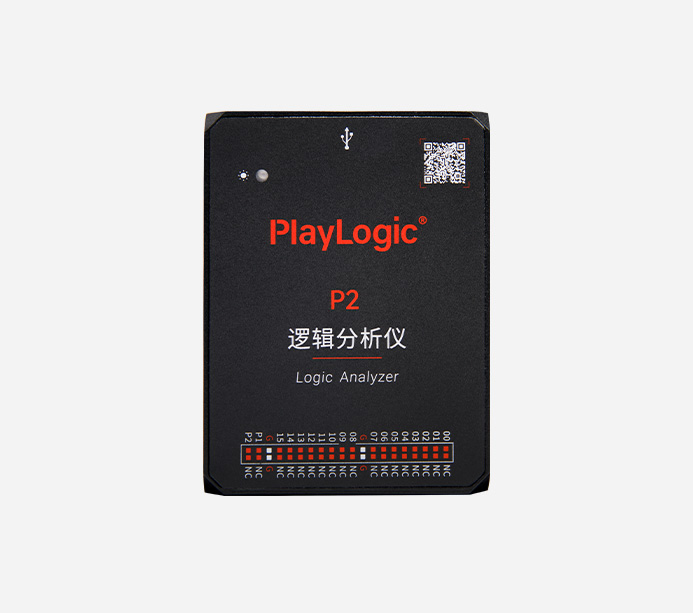

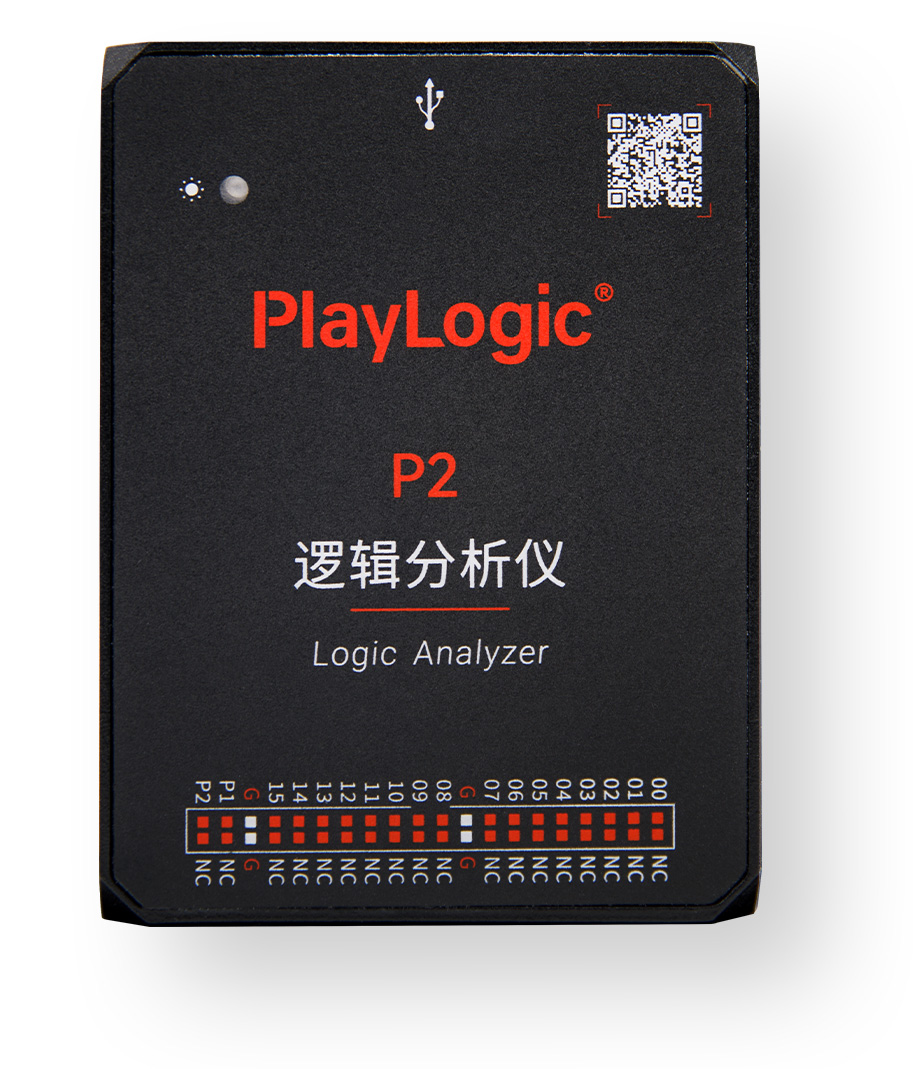

逻辑分析仪
1 个

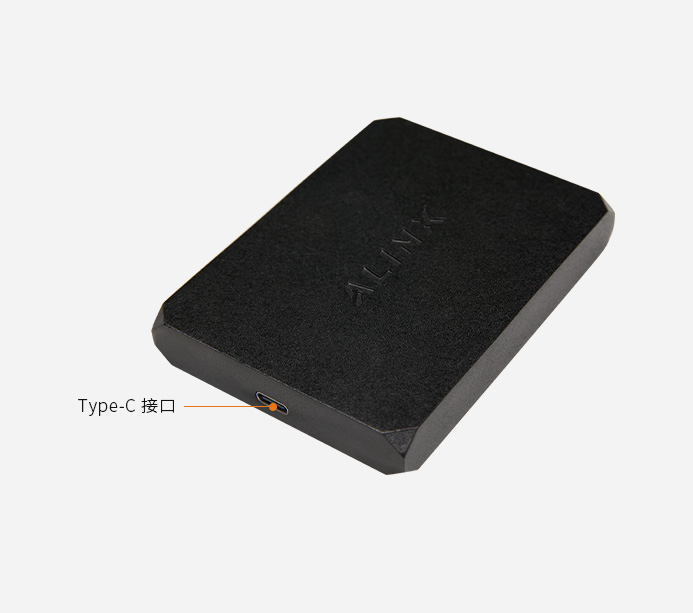

Type-C 数据线
1 条
9P 排线
3 条
2P 排线
2 条
夹子
18 只
说明书
1 份
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。
所有配件及赠品不在保修范围内。
