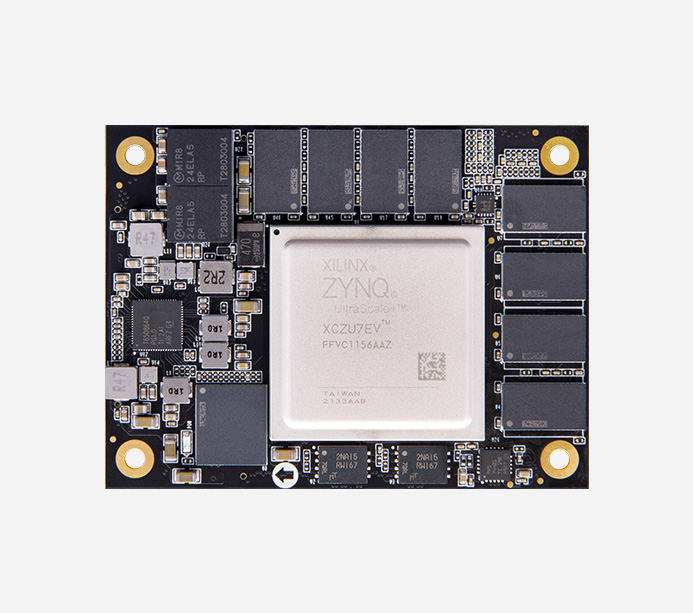

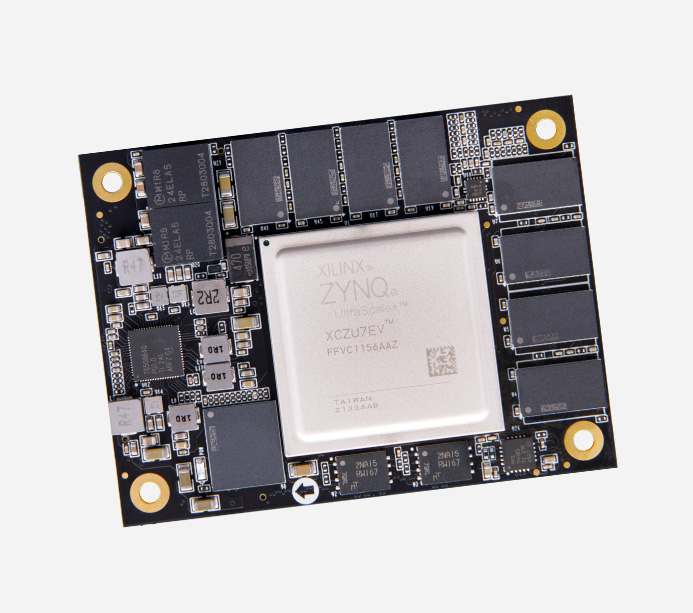

Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 AI云计算 XCZU7EV ACU7EVC

核心板

ACU7EVC

FPGA 型号

XCZU7EV-2FFVC1156I

芯片级别

速度等级 -2，工业级 -40°c~85°c

CPU

4x ARM Cortex™-A53，1.333GHz；双核 Cortex™-R5，533MHz

GPU

Mali-400 MP2，677MHz

内存

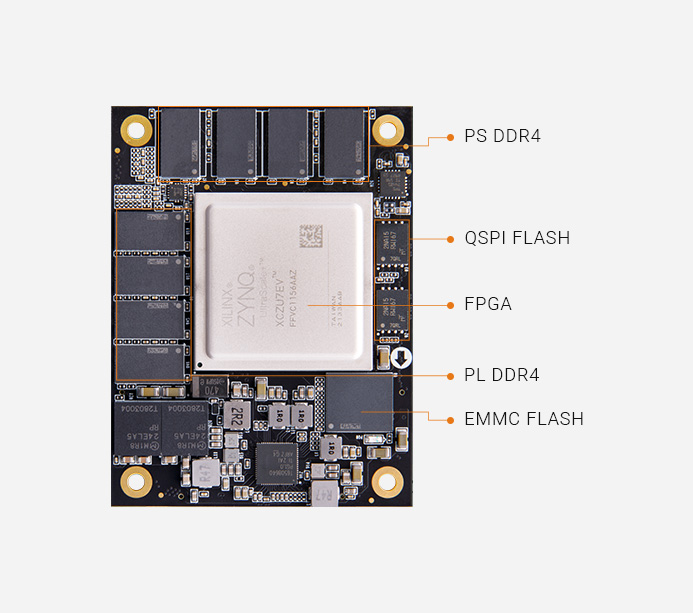

PS 端 DDR4  4GB，64bit，2400Mbps
PL 端 DDR4  4GB，64bit，2400Mbps

QSPI FLASH

64MB

eMMC FLASH

8GB

PS 端高速连接

PCIe Gen2 x4，2 x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般连接

2x USB 2.0， 2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO

逻辑单元

504K

查找表

230.4K

触发器

460.8K

全局时钟

8

Total Block RAM

11Mb

Max. Distributed RAM (Mb)

6.2Mb

UltraRAM (Mb)

27Mb

DSP Slices

1728

视频编解码器

H.264/H.265

收发器

12.5Gb/s x16

PL PCI-Express

PCIE Gen3 x8

HD I/O

46 个

HP I/O

134 个

VCU

1 个 Video Codec Unit (VCU)，集成型 H.264/H.265 视频编解码器

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用户数据的存储

eMMC Flash

1 片 8GB eMMC Flash，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

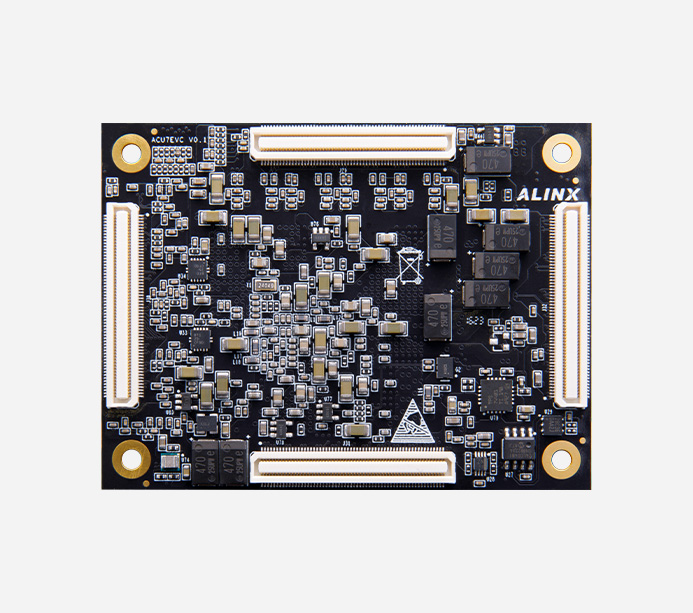

扩展口

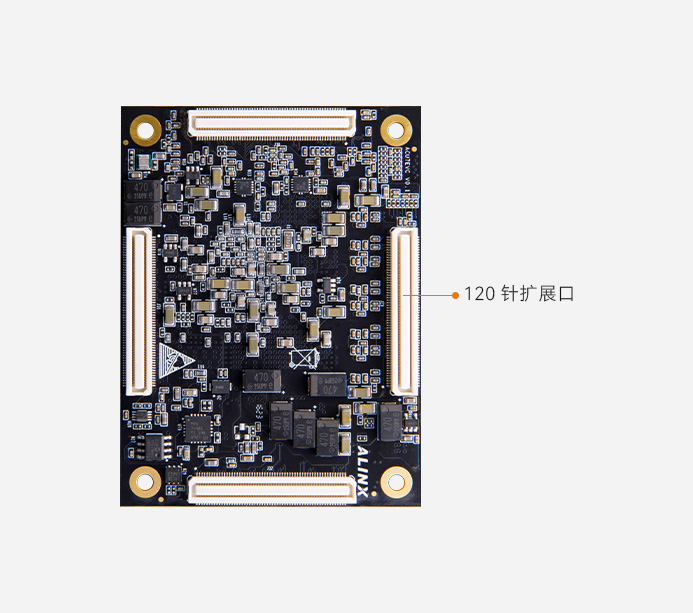

4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器

晶振

1 个无源晶体为 PS 系统提供 32.768KHz 的 RTC 实时时钟
1 个单端 33.333MHz 晶振，提供给 PS 系统时钟输入
1 个 200MHz 晶振的 PL 系统时钟源，用于 DDR4 控制器的参考时钟

输入电压

12V 供电

FPGA 核心板

1 块

尺寸大小

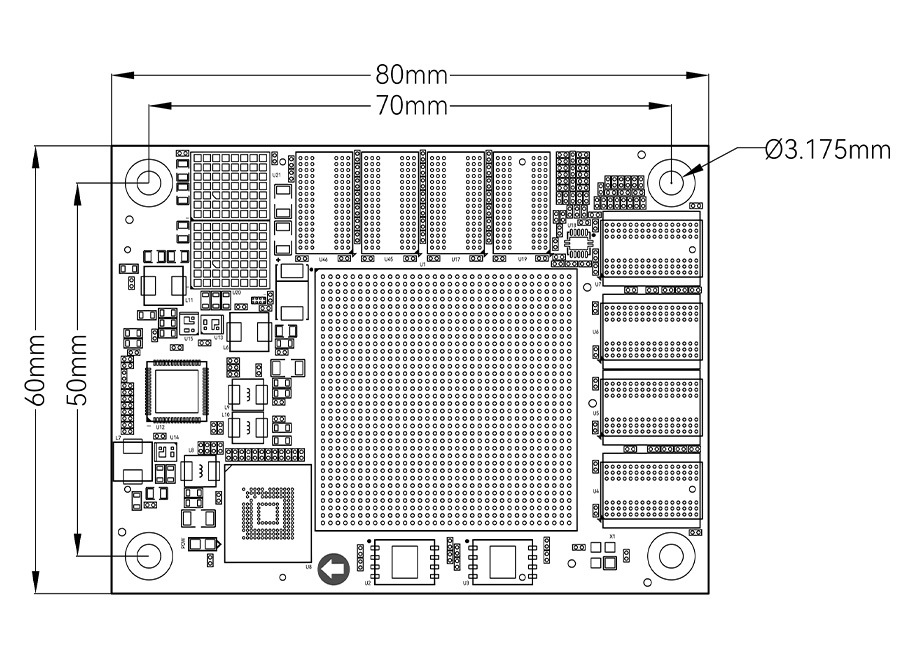

80x 60x 7.1mm

合高

9.1mm

叠层数量

16 层，高质量 PCB 材质
