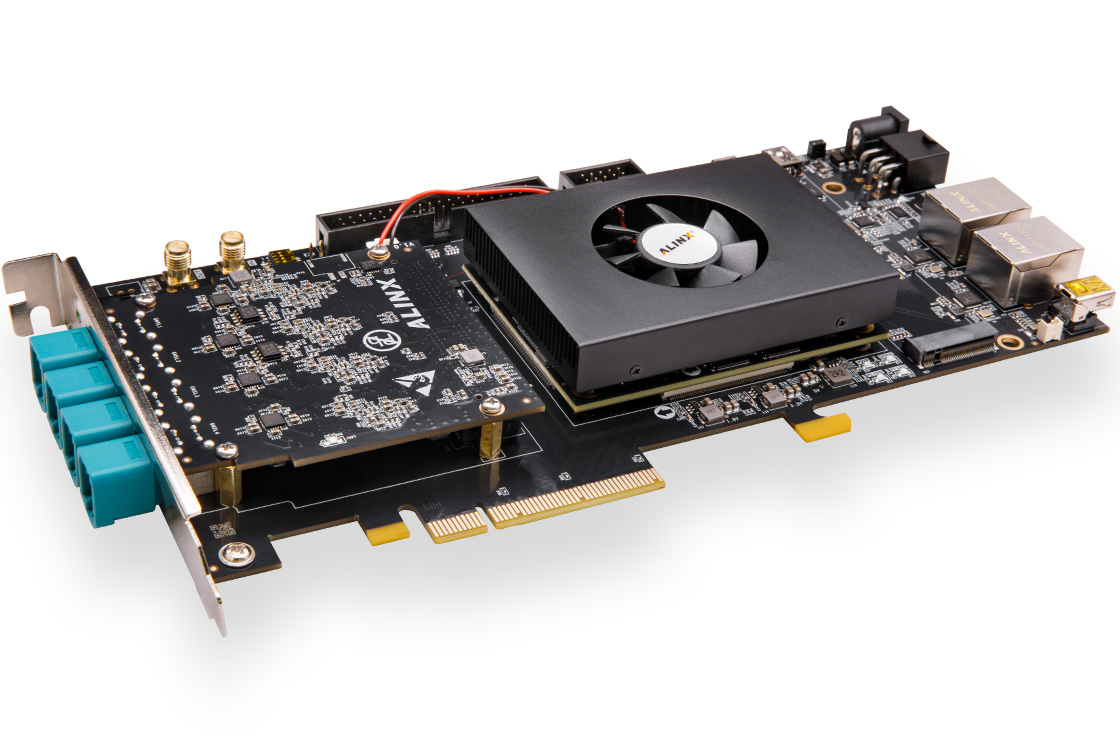

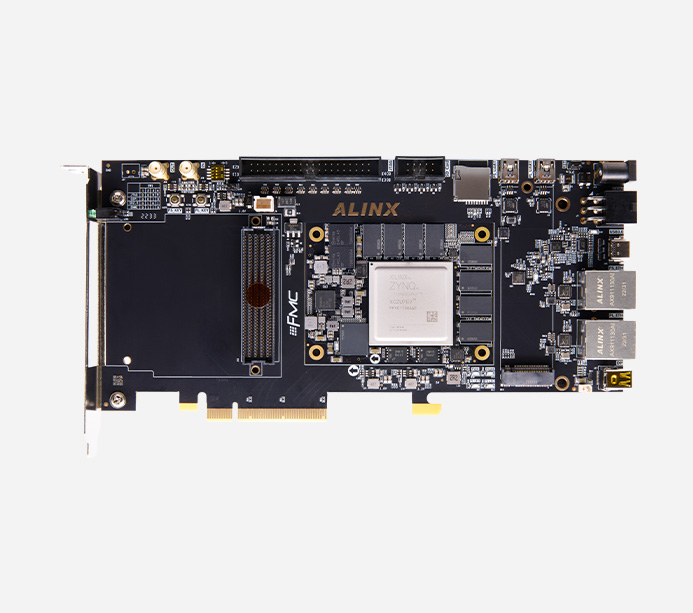

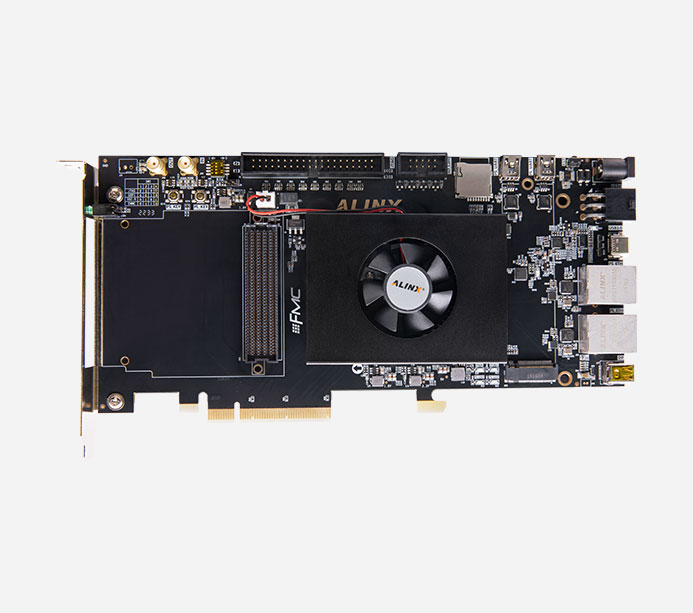

Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA开发板 ZU7EV XCZU7EV Z7-P

XCZU7EV

  • 产品型号

    Z7-P
  • 产地

    上海
  • EAN码

    6971390278888
  • 价格

    ¥11999.00

产品推荐


Xilinx Zynq UltraScale+ MPSoC FPGA 高端开发板

支持 XILINX Vitis-AI DPU,支持 PCIe 3.0 x8
集成 H.264/H.265 视频编解码器,4K 视频图像处理

满足网络通信、高速数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传输处理以及航空航天应用

  • ·ARM 处理器

    四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5

  • ·GPU 图形处理器

    Mali™-400 MP2 GPU

  • ·8GB DDR4

    PS 端 4GB DDR4+PL 端 4GB DDR4

  • ·FLASH 存储

    8GB eMMC FLASH、64MB QSPI FLASH


技术支持

开发软件版本:Vitis2020.1, linux 版本:petalinux5.4.0-xilinx-v2020.1 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

开发环境篇
01. Vitis 开发环境安装
02. 安装虚拟机、Ubuntu 系统
03. Ubuntu 安装 Linux 版 Vitis 软件
04. Petalinux 工具安装


05. NFS 服务软件安装
06. QT Creator 开发环境
07. Linux 常用命令
注:Vitis 2020.1

FPGA 实验篇
01. Ultrascale+ MPSoC 介绍
02. 开发板硬件介绍
03. Verilog 基础模块介绍
04. PL 的 "Hello World"LED 实验
05. Vivado 下 PLL 实验
06. FPGA 片内 RAM 读写测试
07. FPGA 片内 ROM 测试
08. FPGA 片内 FIFO 读写测试
09. Vivado 下按键实验
10. PWM 呼吸灯实验


11. UART 实验
12. RS485 实验
13. PL 端 DDR4 读写测试实验
14. HDMI 输出实验
15. HDMI 字符显示实验
16. 7 寸液晶屏显示实验
17. AD7606 多通道波形显示实验
18. AD9238 双通道波形显示实验
19. ADDA 测试实验
20. AD9767 双通道正弦波产生实验

SDK 实验篇
01. 体验 ARM,裸机输出 “Hello World”
02. PS 端 RTC 中断实验
03. PS 端 MIO 的使用
04. PS 端 UART 读写控制
05. PS 端 I2C 的使用
06. PS 端 DiplayPort 的使用
07. PS 端 SD 卡读写
08. PS 端以太网使用之 lwip
09. PS 端之网络远程更新 QSPI
10. System Monitor 的使用
11. PS 端 EMIO 的使用
12. PL 端 AXI GPIO 的使用
13. PL 端以太网实验
14. 自定义 IP 实验
15. 双核 AMP 的使用
16. ZYNQ 下使用 Free RTOS
17. PL 读写 PS 端 DDR 数据
18. 通过 BRAM 实现 PS 与 PL 数据交互


19. DMA 环通测试
20. DMA 使用之 DAC 波形 发生器 (AN108)
21. DMA 使用之 ADC 示波器 (AN108)
22. DMA 使用之 ADC 示波器 (AN9238)
23. DMA 使用之 ADC 示波器(AN706)
24. 基于 ADC 模块的 Scatter/Gather DMA 使用 (AN108)
25. 基于 DAC 模块的 Scatter/Gather DMA 使用(AN9767)
26. AN5642 双目摄像头的采集显示
27. SD 卡读写操作之摄像头抓拍
28. 双目摄像头以太网传输.
29. 音频模块 AN831 的录音与播放
30. 7 寸触摸屏模块的显示
31. 7 寸触摸屏的 GUI 及触摸控制
32. 基于 AN108 模块的 ADC 采集 以太网传输
33. 基于 AN9238 模块的 ADC 采集之以太网传输
34. 基于 AN706 模块的 ADC 采集之 以太网传输
35. PCle 测试

LINUX 基础篇
01. 使用 Petalinux 定制 Linux 系统
02. 添加开机自启动脚本及用户文件
03. 程序 hello world
04. NFS 服务
05. Gpio 控制 led
06. QT 和 OPENCV 交叉编译开发环境


07. 使用 Vitis 开发 Linux 程序
08. SD 卡根文件系统
09. Vitis 加速基本平台创建
10. 从 QSPI Flash 启动Linux
11. 从 QFlash 启动内核并从 eMMC 挂载根文件系统
12. Linux 下的 NVMe SSD 操作
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1

LINUX 驱动篇
01. 字符设备
02. 字符设备的新写法
03. 设备树和 of 函数
04. Pinctrl 和 gpio 子系统
05. 并发的处理
06. Pio 输入
07. 定时器
08. 中断
09. 阻塞 IO
10. 非阻塞 IO
11. 异步 IO
12. Platform 平台设备
13. Platform 与设备树


14. MISC 设备驱动
15. Input 子系统
16. pwm 驱动
17. I2C 驱动
18. USB 驱动
19. SPI 驱动
20. 串口驱动
21. 块设备驱动
22. 网卡驱动
23. DMA 驱动
24. 多点触摸屏驱动
25. LCD 驱动

LINUX 应用篇
01. 极简工作环境搭建
02. 可远程调试的 Hello World
03. OpenCV 之边缘检测
04. OpenCV+Qt 之人脸检测


05. GStreamer 的摄像头显示
06. Qt+DRM+Gstreamer 摄像头显示
07. Qt+GPU 的摄像头显示
08. Linux 寄存器操作

H.264/H.265 编解码篇
01. 环境介绍


02. 程序运行准备
03. 视频编解码


产品套餐


开发板

AN9767 套餐

AN706 套餐

AN9238 套餐

视频套餐

豪华套餐

开发板

下载器

AN9767





AN706





AN9238





双目摄像头





7 寸屏






套餐配套模块,点击了解更多


AN9767 双通道 DA 模块


AN706 多通道 AD 模块


AN9238 双通道 AD 模块

 AN5642 双目摄像头模块


7 寸屏模块

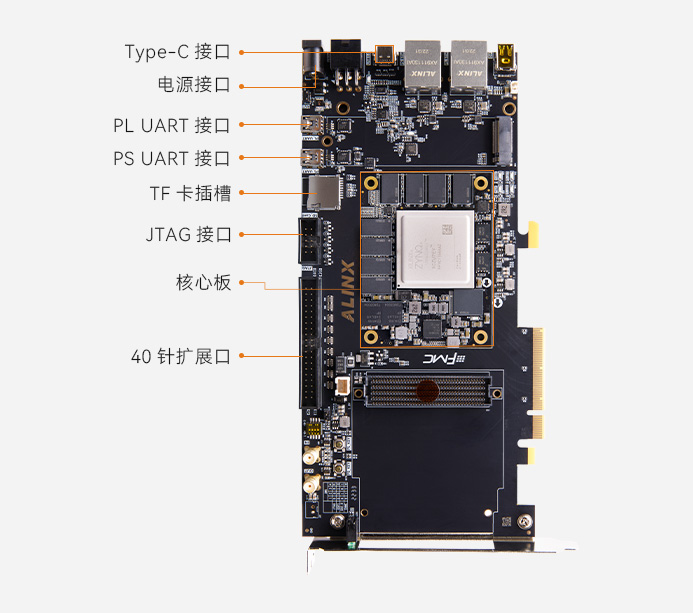

功能接口

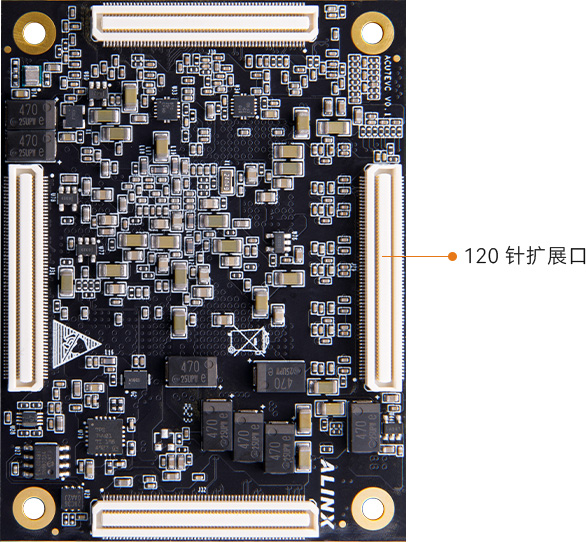

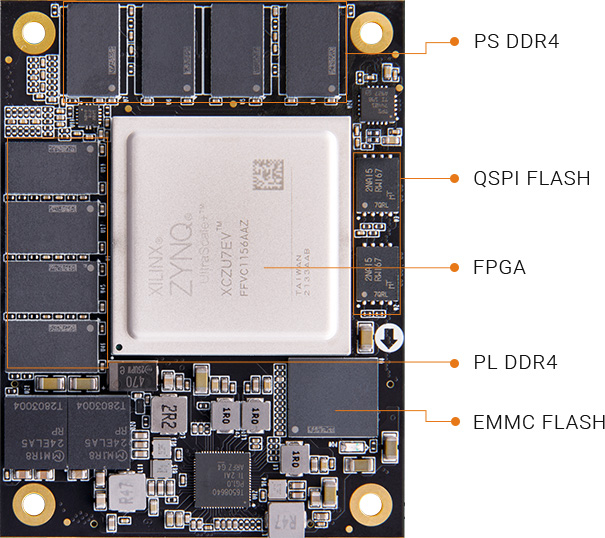

·核心板



*点击上方图片查看核心板详情>>



·开发板



产品参数


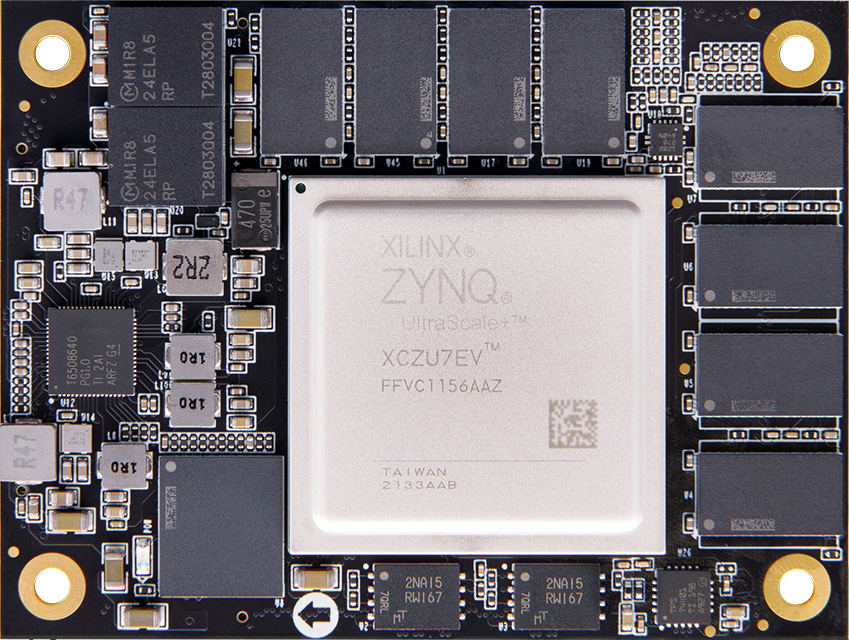

核心板主要参数

核心板

ACU7EVC

FPGA 型号

XCZU7EV-2FFVC1156I

内核 CPU

ARM Cortex™-A53 x4, 1.333GHz,双核 Cortex™-R5, 533MHz

芯片 GPU

Mali™-400 MP2

核心板内存

PS 端 DDR4,4GB,64bit,2400Mbps
PL 端 DDR4,4GB,64bit,2400Mbps

PS 端高速连接

PCIe Gen2 x4,2x USB3.0,SATA 3.1,DisplayPort,4x Tri-mode Gigabit Ethernet

PS 端一般连接

2x USB 2.0,2x SD/SDIO,2x UART,2x CAN 2.0B,2x I2C, 2x SPI,4x 32b GPIO

收发器

12.5Gb/s x16

芯片级别

工业级

芯片工作温度

-40℃~85℃

速度等级

-2

逻辑单元

504K

触发器

460.8K

查找表

230.4K

全局时钟

8

DSP Slices

1728

Max.Distributed RAM

6.2Mb

Total Block RAM

11Mb

Ultra RAM

27Mb

eMMC FLASH

8GB

QSPI FLASH

64MB

HP I/O

134 个

HD I/O

46 个

视频编解码器

H.264/H.265

PL PCIe Gen3 x16

2

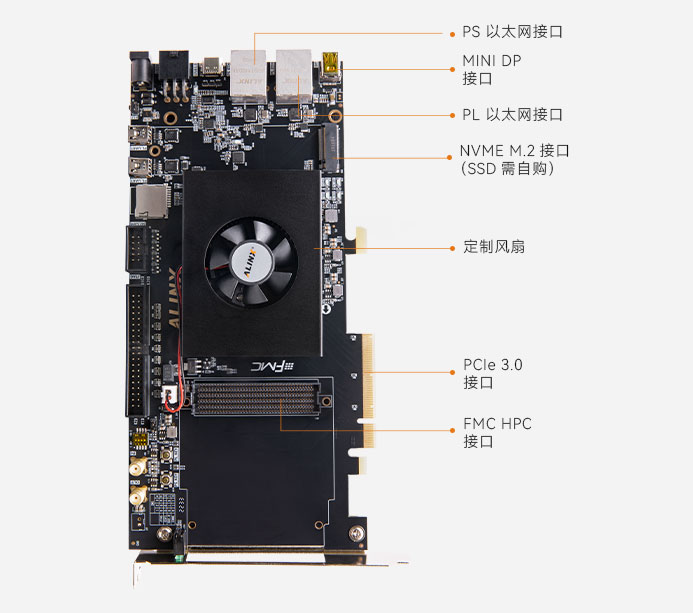

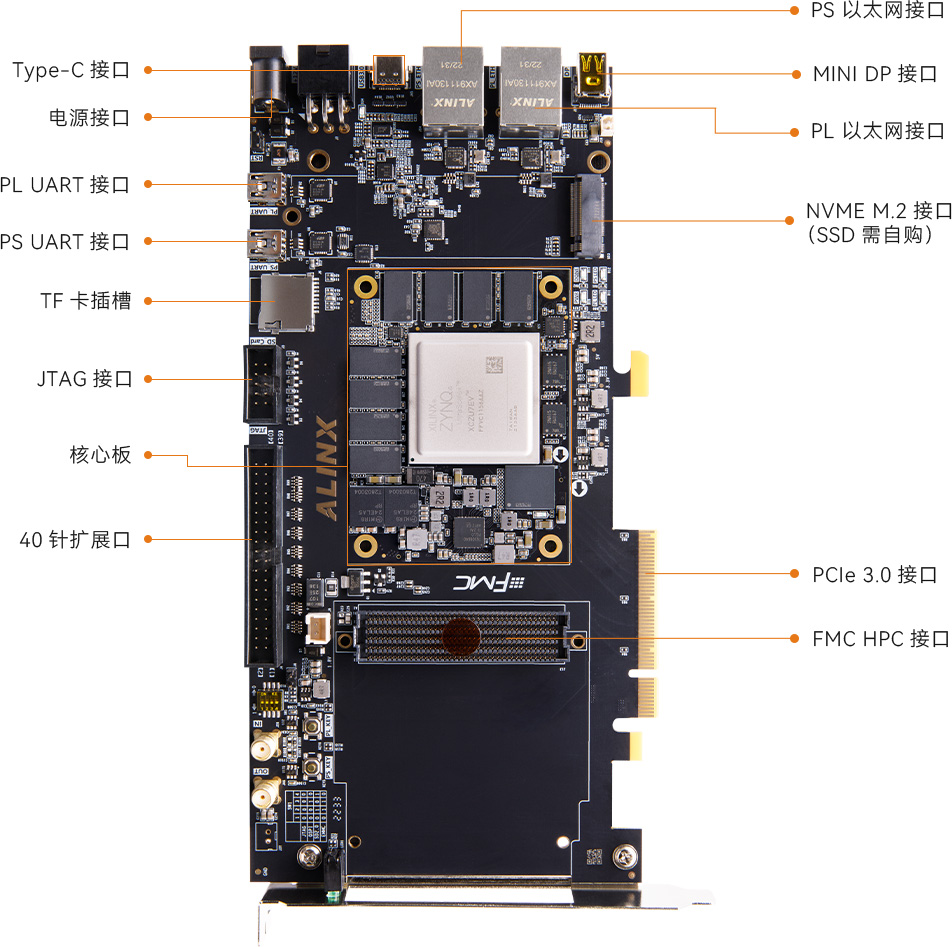

功能和接口

PCIe x8 接口

支持 PCI Express 3.0 标准,单通道通信速率可高达 8Gb/s

M.2 接口

1 路 PCIE x1 标准的 M.2 接口,接 M.2 SSD 固态硬盘 ( 需自己购买 )

DP 输出接口

1 路 Mini Display Port 输出显示接口,支持 4K@30Hz 或者 1080P@60Hz 输出 ( DP 转 HDMI 需购买 ok138cn太阳集团 定制转接线)

USB3.0 接口

1 路 USB3.0 接口,USB 接口类型为 Type C 支持 HOST,SLAVE,OTG 三种模式

千兆以太网接口

2 路千兆以太网接口,和电脑或其它网络设备进行以太网数据交换

USB Uart 接口

2 路 Uart 转 USB 接口,PS 和 PL 各 1 路

Micro SD 卡座

1 路 Micro SD 卡座,用于存储操作系统镜像和文件系统

FMC 扩展口

1 个标准的 FMC HPC 的扩展口,可以外接 ok138cn太阳集团 各种 FMC 模块(HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等)

JTAG 调试口

1 个 10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

温度传感器

1 片温度传感器芯片 LM75A,检测周围环境温度

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

RTC 实时时钟

1 路内置的 RTC 实时时钟

LED 灯

核心板上 1 个电源指示灯;底板上有 1 个电源指示灯,1 个 DONE 配置指示灯,4 个用户指示灯( 2 个为板侧安装)

按键

1 个复位按键,2 个用户按键

电源参数

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流




包装清单

FPGA开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

PCIe 挡板

1 块

TF 卡

1 个

读卡器

1 个

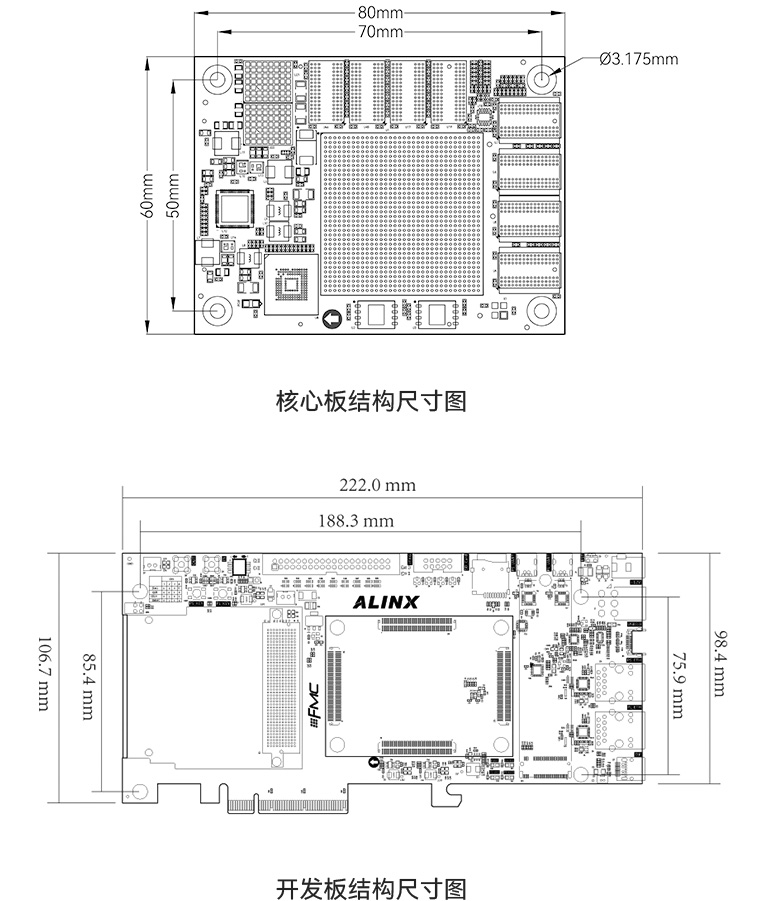

结构尺寸

尺寸大小

222mmx 106.7mm

叠层数量

核心板 16 层 PCB 板设计,扩展板采用 8 层 PCB 板设计 预留独立电源层和 GND 层





支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别


行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测


搭配 Mali™-400 MP2 GPU 、内存 64bit DDR4 超强组合

 工业级 FPGA 芯片  双 ARM 应用处理器

4x ARM Cortex-A53,1.333GHz;双核 Cortex™-R5,533MHz;PS 端 4 片 1GB DDR4,共 4GB,64bit,数据速率 2400Mbps;PL 端 4 片 1GB DDR4,共 4GB,64bit,数据速率 2400Mbps


丰富的扩展接口

多领域开发 满足各种项目需求

深度学习、AI 计算、视频处理、高速数据传输处理等


采用核心板加扩展板的模式,方便用户对核心板的二次开发利用。

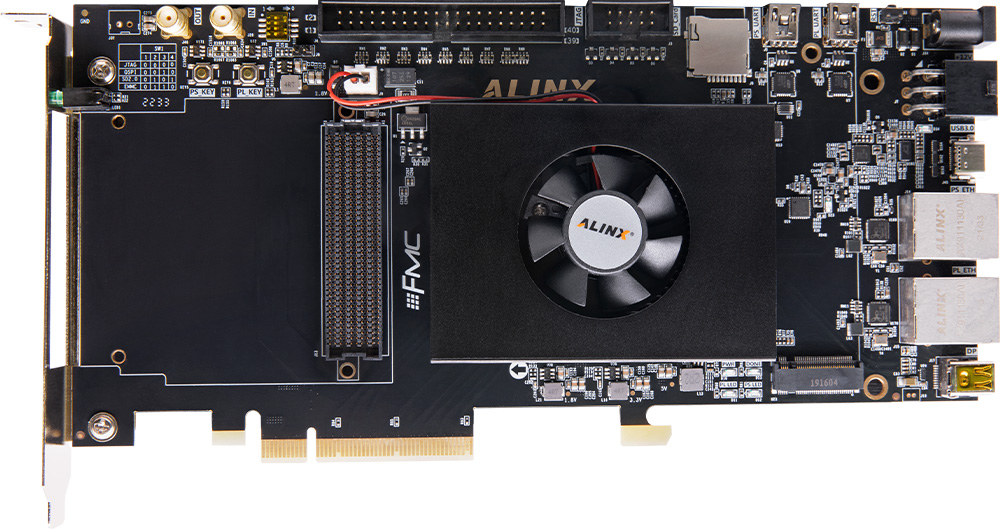

丰富的外围接口:1 路 FMC HPC、1 路 M.2 SSD接口、1 路 mini DP 接口、1 路 USB3.0 接口、1 个 40 针扩展口、2 路千兆以太网接口、2 路 UART 接口、1 路 PCIE x8 金手指、1 路 TF 卡接口
满足用户各种高速数据交换,数据存储,视频传输处理,深度学习,人工智能以及工业控制的要求,是一款"专业级“的 ZYNQ 开发平台



高清视频理念设计

H.264/H.265 视频编解码器

多媒体、汽车 ADAS、监控及其它嵌入式视觉应用


能够同时编解码达 4K x 2K(60fps)视频

广泛应用双目采集

摄像头采集系统

智能识别、医疗安防、车载数码、工业控制、智能电网

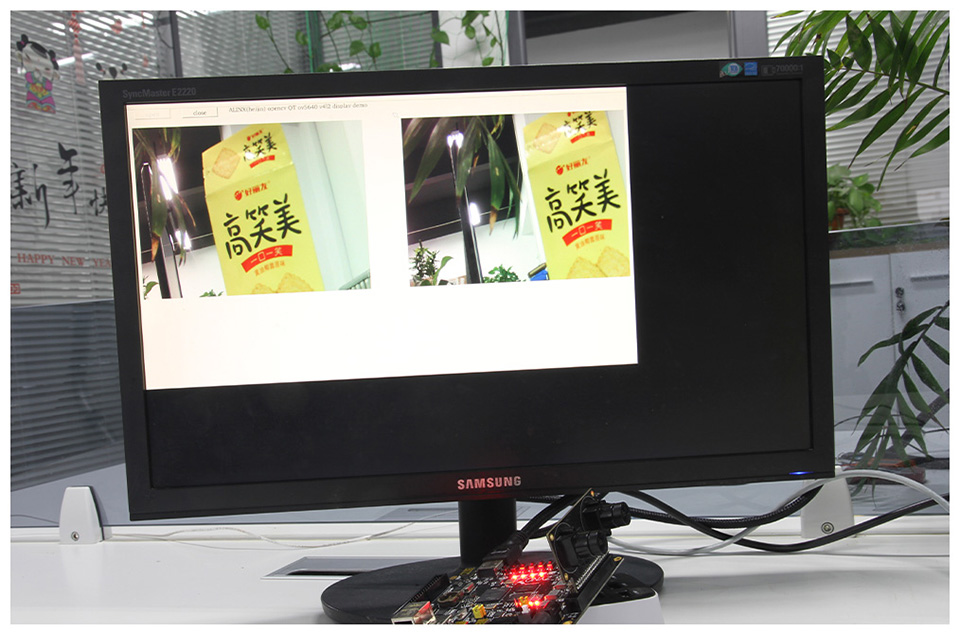

双目摄像头模块 AN5642 进行视频采集,通过 ZYNQ 开发板的 HDMI 接口显示到显示器上。

ZYNQ 开发板运行 Linux 操作系统,视频数据使用 QT 进行显示,实现双目同步显示。

数据采集展示

信号数据采集系统

AN9767/AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器


所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
