适用于多路视频传输,多路网络和光纤通信及高速数据传输和数据交换处理
配套例程及配套资料 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取
01. vivado 2019.1 安装
02. vivado 下 LED 流水灯实验及仿真
03. vivado 下按键实验
04. vivado 下 PLL 实验
05. USB 串口接收和发送测试
06. RS232 串口接收和发送测试
07. 按键消抖实验
08. I2C 接口 EEPROM 实验
09. FPGA 片内 ROM 测试
10. FPGA 片内 RAM 读写测试
11. FPGA 片内 FIFO 读写测试
12. SD 卡读写实验
13. VGA 彩条输出
14. AN430 模块 4.3 寸屏彩条输出
15. 7 寸屏模块彩条输出
16. DDR3 读写测试与仿真实验
17. AN831 录音与播放实验
18. SD 卡音乐播放例程
19. 字符 VGA 显示
20. 字符 AN430 4.3 寸屏显示
21. 字符 7 寸屏模块显示
22. SD 卡中图片 VGA 显示
23. SD 卡中图片 4.3 寸屏显示
24. SD 卡中图片 7 寸屏显示
25. AN5642 双目摄像头采集 VGA 显示
26. OV5642 双目摄像头采集 4.3 寸屏显示
27. OV5642 双目摄像头采集 7 寸屏显示
28. SOBEL 摄像头边缘检测
29. AD9238 波形显示例程
30. AD7606 波形显示例程
31. ADDA 测试例程
32. AD9767 双通道正弦波产生
33. AD9767 双通道三角波产生
34. RTC 时间实验
35. USB2.0 通信例程
36. 千兆以太网传输实验
37. AD9238 以太网传输例程
38. AD7606 以太网传输例程
39. AD9280 以太网传输例程
40. 千兆以太网视频传输实验
41. GTP 1.25G 光纤通信测试
42. GTP 5G 光纤通信测试
43. 视频图像 GTP 光纤传输例程

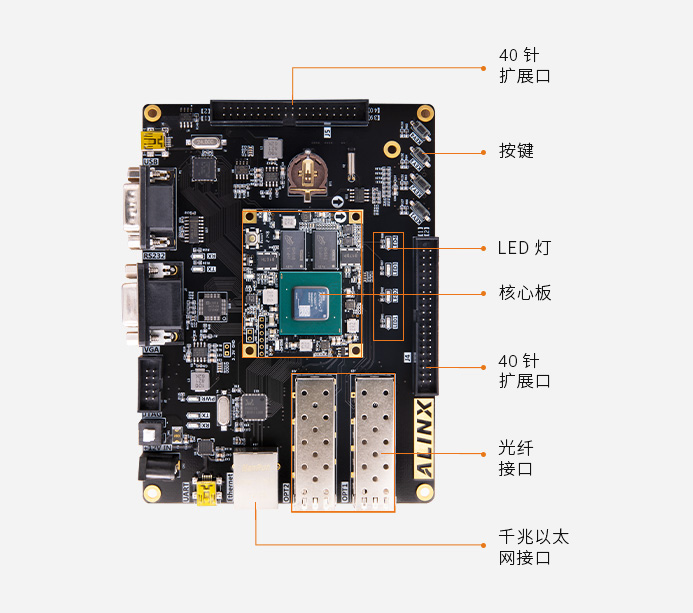

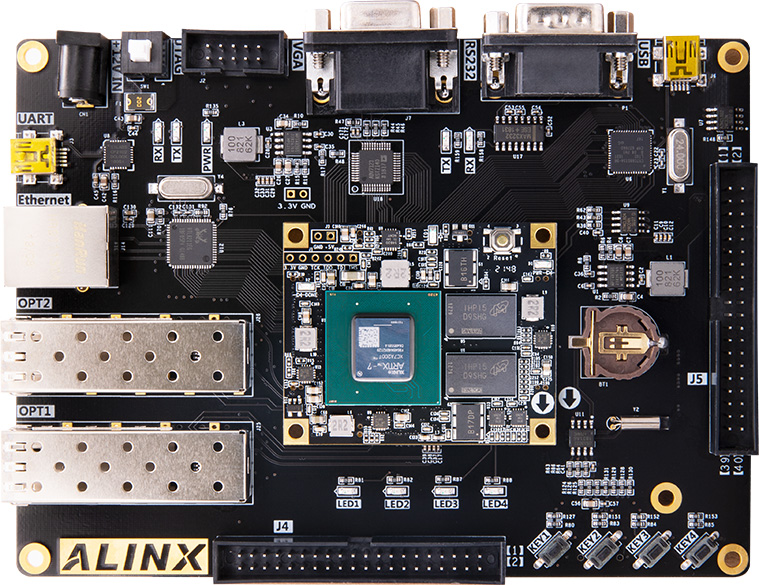

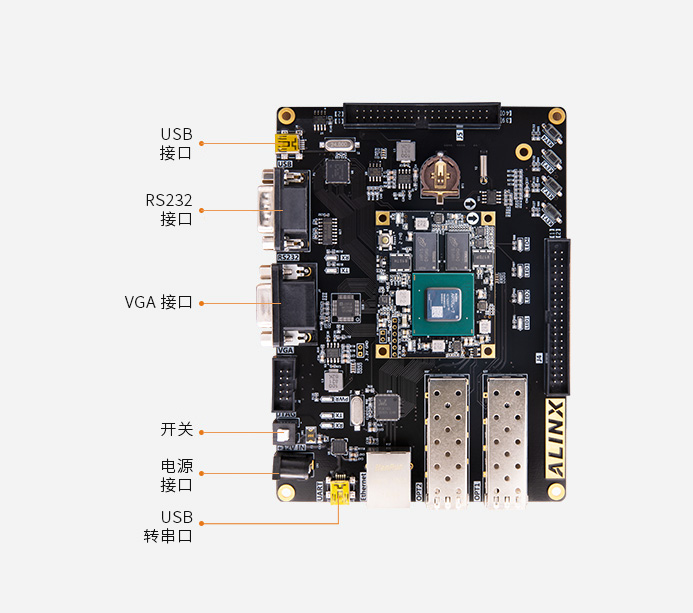

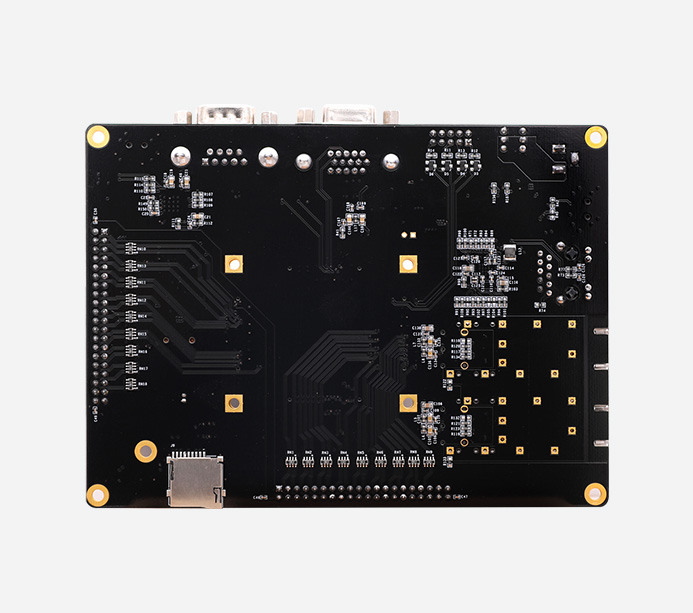

开发板
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
双目摄像头
●
●
4.3 寸屏
●
●
套餐配套模块,点击了解更多
核心板
AC7200
FPGA 型号
XC7A200T-2FBG484I
速度等级
-2
芯片等级
工业级别,-40°c~85°c
内存
1GB DDR3,32bit
QSPI FLASH
16MB
Logic cells
215360
查找表
33650
触发器
269200
Max.Distributed RAM
2888
Block RAM (36Kb each)
365
Total Block RAM
13140kb
DSP Slices
740
收发器
4x 6.6Gbps
PIC Express
PCIE2.0
HR IO
180
差分对 LVDS
48

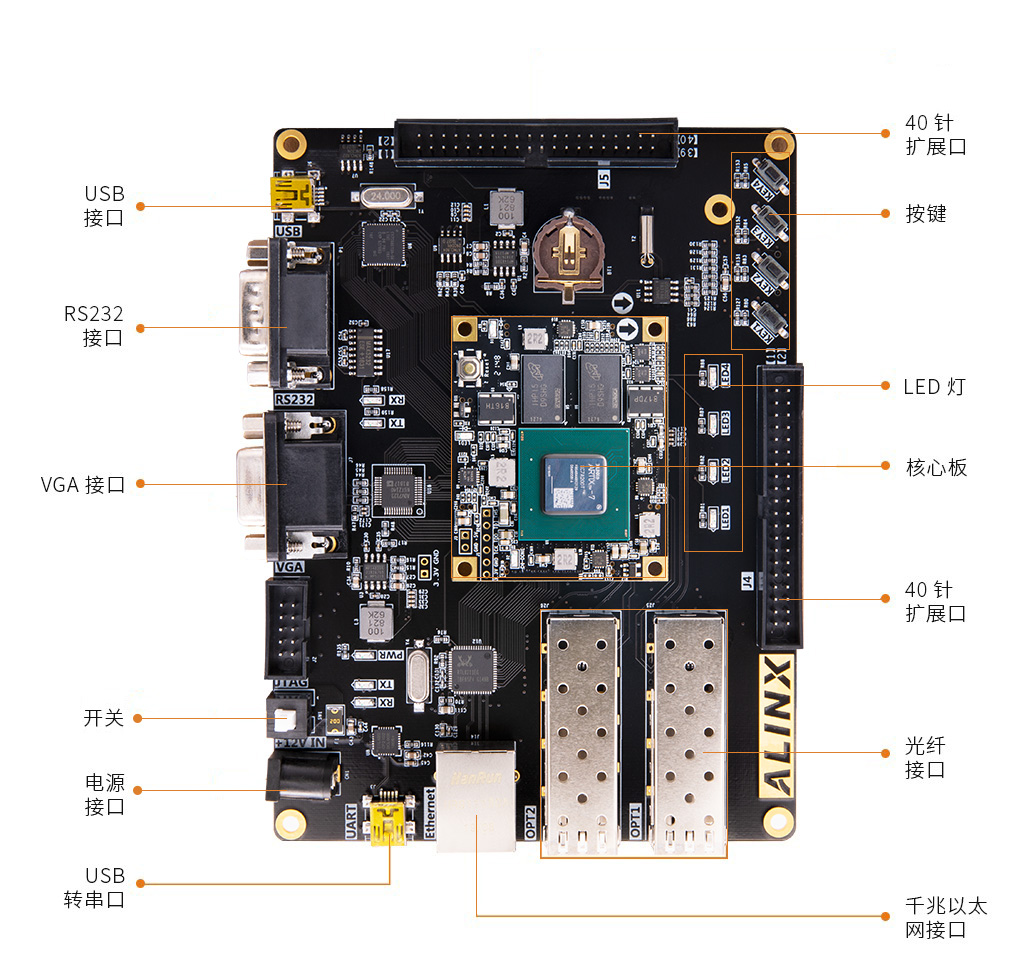

连接器
80pin x4
DDR3
2 片 512MB,32bit 总线,数据速率 800Mbps
QSPI Flash
1 片 16MB QSPI FLASH,可用作 FPGA 用户数据的存储
晶振
高精度 LVDS 有源差分晶振,一个是 200MHz 给系统提供稳定的时钟源,一个是 125MHz 为 GTP 收发器提供稳定的时钟输入
收发器
4 路 GTP,每路高达 6.6Gb/s,适合光纤通信和 PCIe 数据通信
光纤接口
2 路 SFP 高速光纤接口,每路的光纤数据通信接收和发送的速度高达 6.6Gb/s
以太网接口
1 路 10/100M/1000M 以太网 RJ-45 接口,进行以太网数据交换
JTAG 口
10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试
VGA 接口
1 路 VGA 输出接口,16 位色的 VGA 模拟输出,RGB565 格式
RS232接口
1 路 RS232 接口,用于和电脑或者其它设置之间的数据通信
USB 2.0接口
1 路 USB 2.0 接口,用于和 PC 之间的 USB2.0 高速通信
USB转串口
1 路 USB Uart 接口,用于和电脑通信,方便用户调试
RTC实时时钟
板载 RTC 实时时钟,配有电池座, 电池的型号为 CR1220(电压为 3V,电池需另购)
EEPROM
板载一片 IIC 接口的 EEPROM 24LC04
SD 卡座
1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式
LED
5 个用户 LED(1 个在核心板,4 个在扩展板)
按键
4 个用户按键,1 个复位按键 (在核心板上)
40针扩展口
预留 2 个 40 针 2.54mm 间距的扩展口,可以外接 ok138cn太阳集团 各种模块(双目摄像头,TFT LCD 屏,高速 AD 模块等)扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路。
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流保护

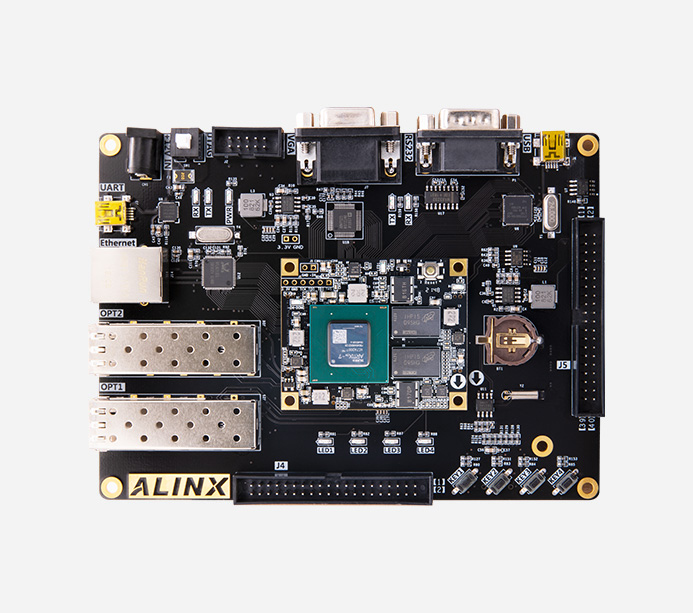

FPGA 开发板
1 块
散热片
1 个
Mini USB 线
1 根
USB 下载器
1 套
12V 电源
1 个
透明保护板
1 块
尺寸大小
核心板 55mmx 45mm,扩展板 150mmx 110mm
叠层数量
核心板 10 层 PCB 板设计,扩展板采用 4 层 PCB 板设计
工业以太网、多路视频传输、多路网络和光纤通信及高速数据传输交换
扩展口接双目摄像头,实现光纤视频传输
开发板通过摄像头采集视频图像,经过光纤接口传输到另一块开发板,经过光纤接口接收数据以后通过 VGA 接口显示到显示器。
AN9767/AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器
所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。
所有配件及赠品不在保修范围内。
