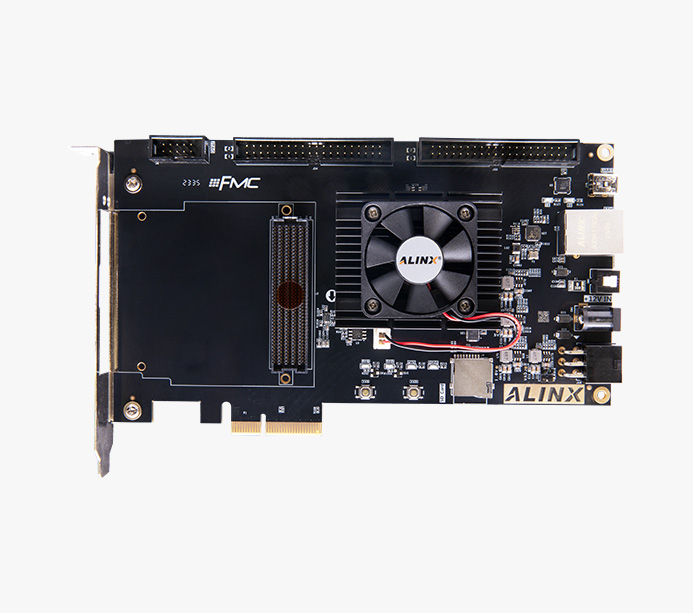

XCAU15P
产品型号
AXAU15产地
上海价格
¥3999.00

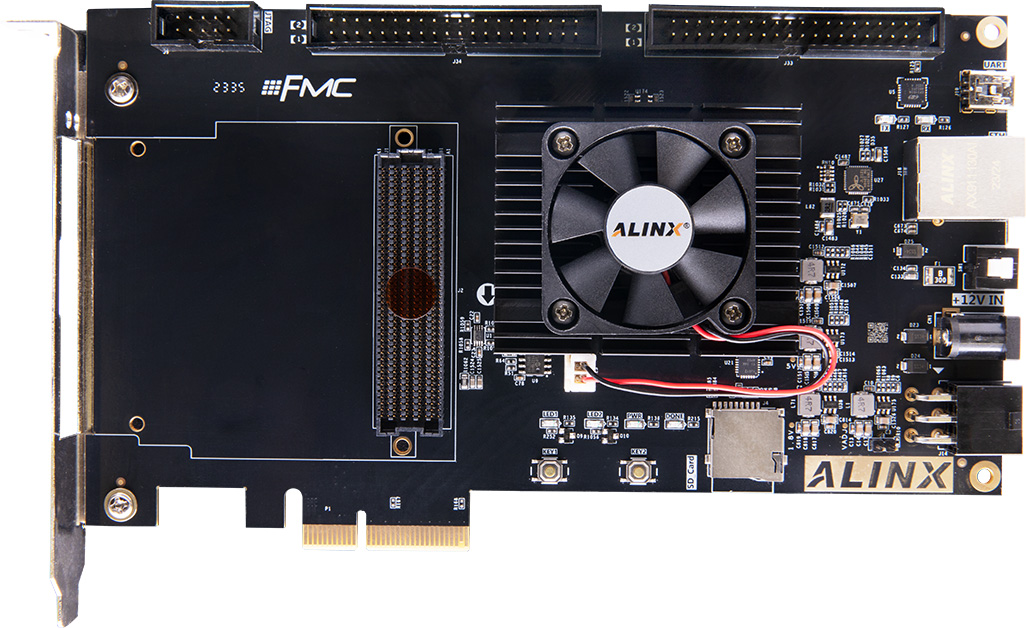

扩展板集成PCIe 4.0 x4、FMC HPC 扩展、千兆以太网等接口,核心板器件采用 16 纳米架构的 Artix UltraScale+ 器件,可实现卓越的性能功耗比。Artix UltraScale+ FPGA 为高级协议提供速率高达 12.5Gb/s 的收发器,支持超强 DSP 计算处理能力,可将 I/O 带宽与计算相匹配,为成本敏感型低功耗应用提供优越的系统性能,充分满足机器视觉、安全网络、4K 广播以及多种不同工业物联网及边缘市场的需求。
170K
156K
78K
12.5Gb/s
连接各种 FMC 卡
1GB DDR4 32bit,32MB QSPI FLASH

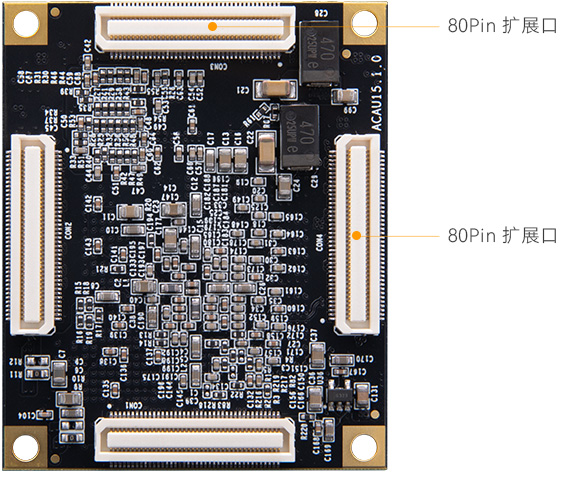

核心板型号
ACAU15
芯片型号
XCAU15P-2FFVB676I
工作温度
工业级, -40°C~85°C
内存
1GB DDR4, 16bit
QSPI FLASH
32MB
System Logic Cells
170K
CLB Flip-Flops
156K
CLB LUTs
78K
Max. Distributed RAM
2.5Mb
Total Block RAM
5.1Mb
Clock Mgmt Tiles
3
DSP Slices
576
PCI Express
PCIE 4.0
收发器 GTH
GTH 12.5Gb/s x12
HD IOs
72
HP IOs
102
差分对
48
DDR4
1 片 1GB DDR4 存储芯片,运行数据速率可达 2400Mbps
QSPI FLASH
1 片 32MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件。
时钟配置

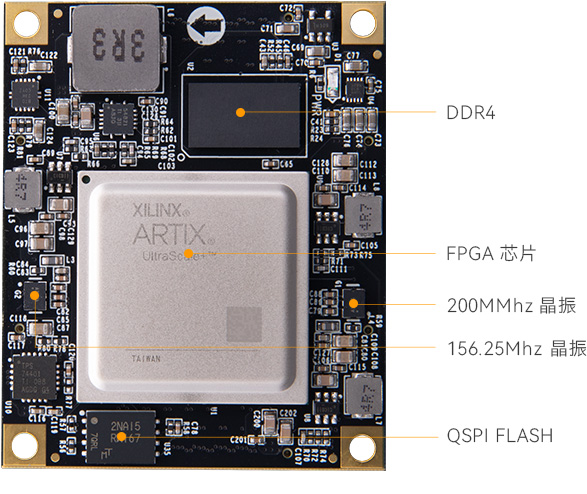

板上提供了 1 个 200MHz 差分晶振,可为 DDR4 控制器及 FPGA 逻辑提供参考时钟
1 个 156.25MHz 差分晶振,用于 GTH 收发器的参考时钟输入

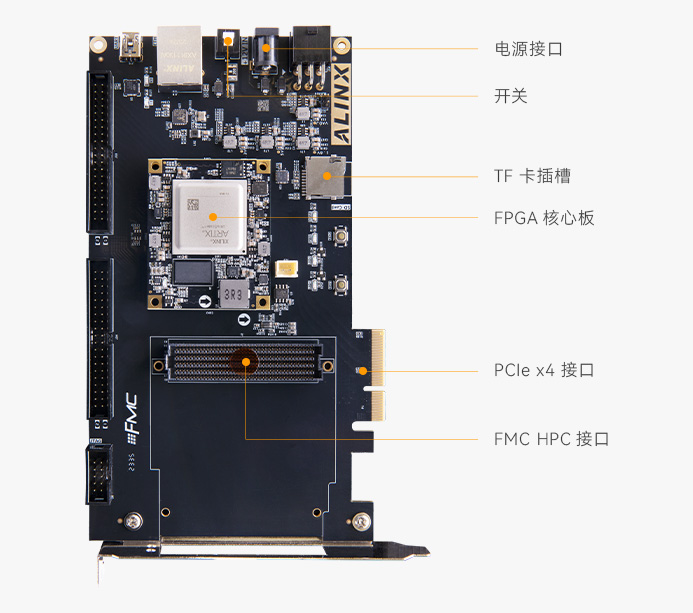

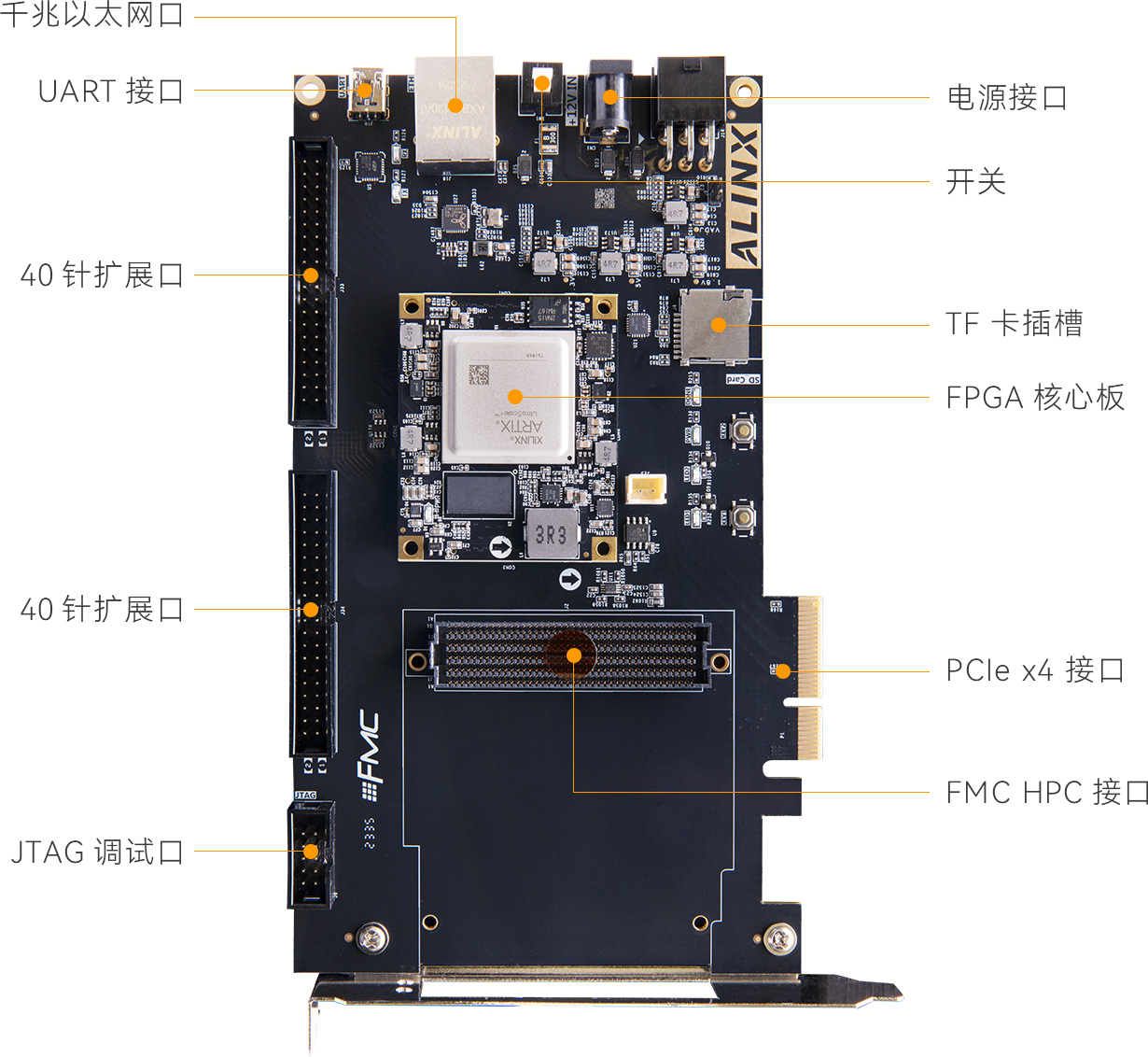

PCIe x4 接口
支持 PCI Express 4.0 标准,提供标准的 PCIe x4 高速数据传输接口
FMC HPC 接口
1 路 FMC HPC 接口,外接 ok138cn太阳集团 各种 FMC 子卡(HDMI、AD、光纤、SDI、双目摄像头等)
千兆以太网接口
1 路千兆以太网接口,为用户提供网络通信服务,持 10/100/1000 Mbps 网络传输速率; 全双工和自适应
USB Uart 接口
1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试
SD 卡槽
1 路 Micro SD 卡座,用于存储操作系统镜像和文件系统

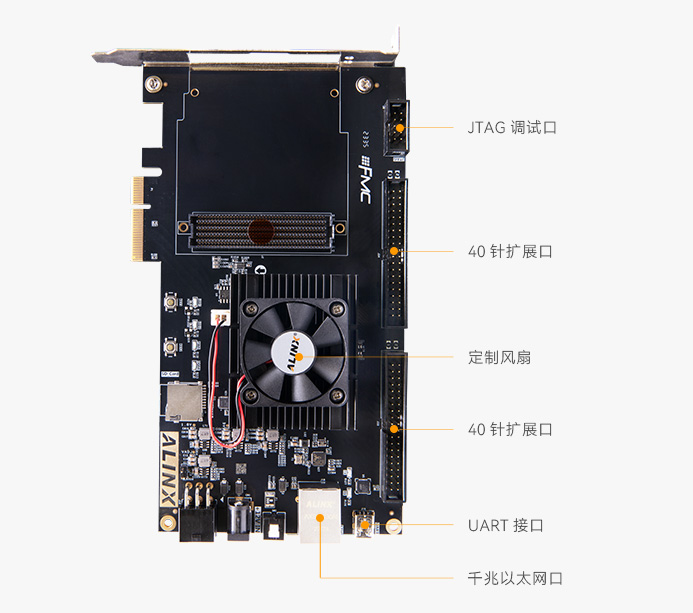

40 针扩展口
2 个 40 针 2.54mm 间距扩展口,外接 ok138cn太阳集团 各种模块(摄像头,液晶屏, 高速AD块等)
JTAG 调试口
1 个 10 针2.54mm 标准 JTAG 口,用户通过下载器对FPGA系统进 行调试和下载
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
LED 灯
核心板上 1 个电源指示灯;底板上有 1 个电源指示灯,1个配置灯 2 个是 USB Uart 的数据接收和发送指示灯和 2 个是用户 LED 灯
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流保护
开发板
1 块
散热风扇
1 个
USB 下载器
1 套
12V 电源
1 个
PCIE 挡板
1 个
MINI USB 线
1 根
尺寸大小
376mm x 213mm
叠层数量
核心板 14 层 PCB 板设计,扩展板 10 层 PCB 板设计,预留独立电源层和 GND 层

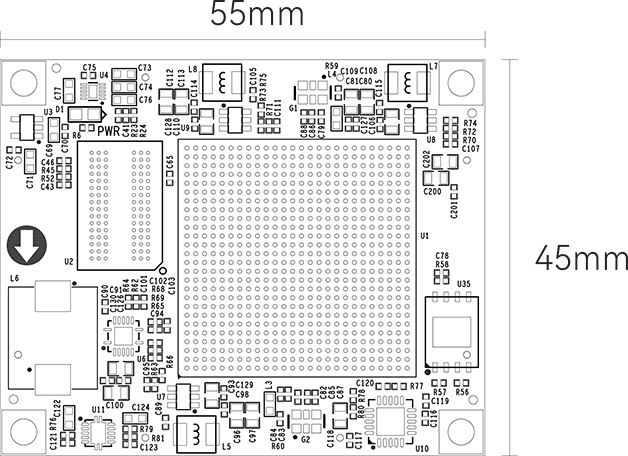

核心板结构尺寸图

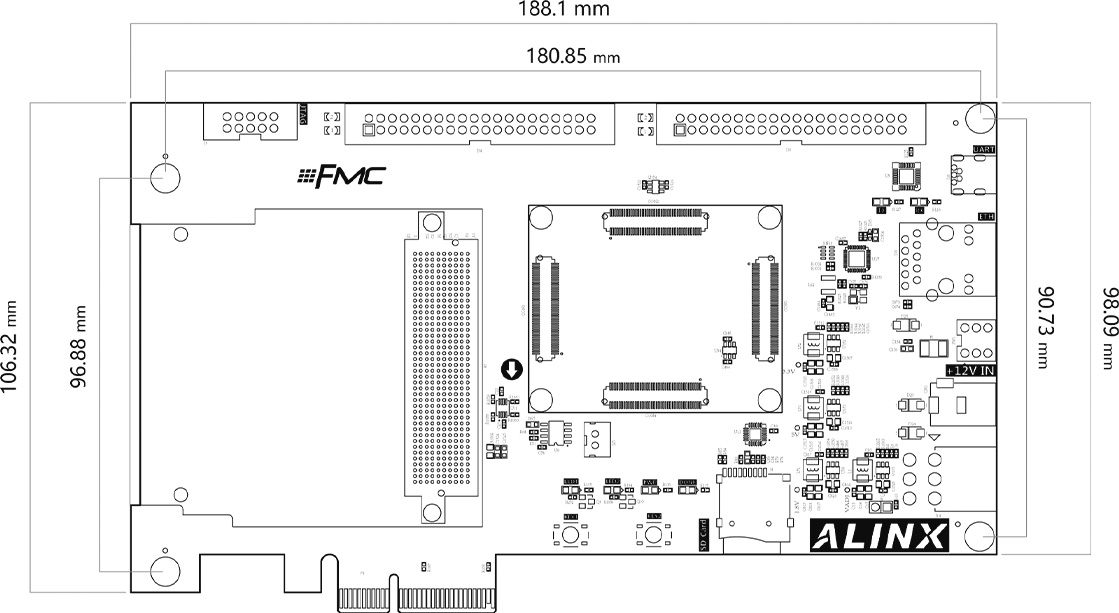

扩展板结构尺寸图
8路高速收发器连接 FMC HPC 专用高速管脚
可连接 HDMI 输入输出,高速 AD、SDI 输入输出、光纤、双目摄像头、Cameralink、GMSL 摄像头等 FMC 子卡,自由扩展,满足高速传输,适合各领域开发
网络通信
数据中心网络和存储加速
医疗成像
工业自动化
视频图像处理
物联网
半导体 ATE
机器视觉
所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。
所有配件及赠品不在保修范围内。
