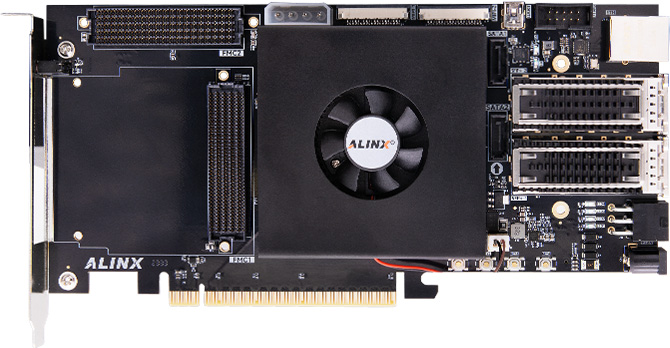

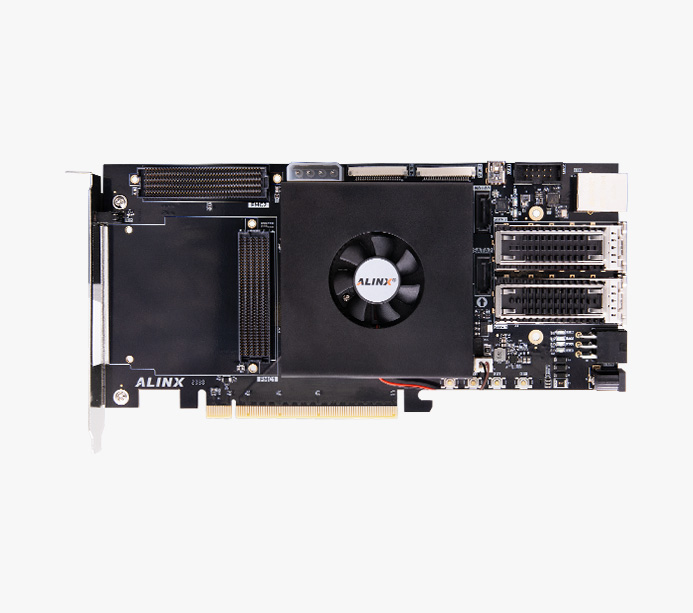

Xilinx Kintex UltraScale+ FPGA 开发板 PCIe3.0 GTY KU15P XCKU15P AXKU15

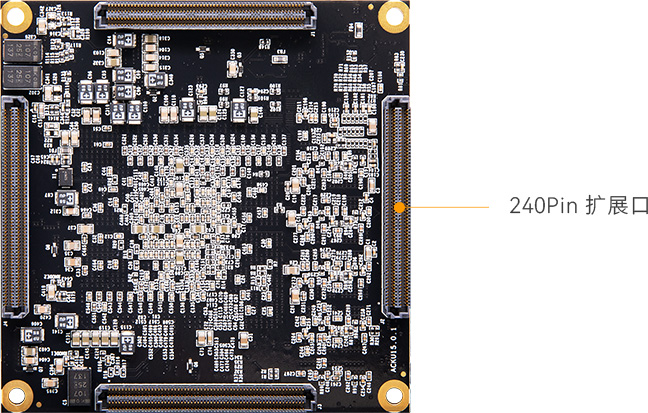

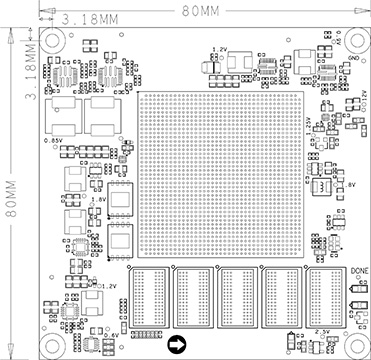

核心板型号

ACKU15

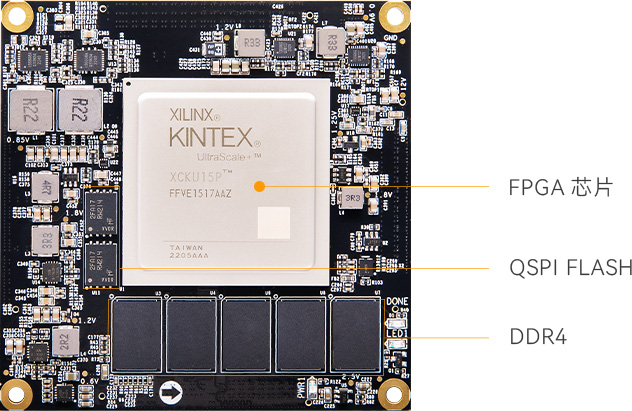

芯片型号

XCKU15P-2FFVE1517I

工作温度

工业级，-40°C~85°C

内存

5GB DDR4, 80bit

QSPI FLASH

128MB

System Logic Cells

1143K

CLB Flip-Flops

1045K

CLB LUTs

523K

Max. Distributed RAM

9.8Mb

Total Block RAM

34.6Mb

UltraRAM

36Mb

Clock Mgmt Tiles

11

DSP Slices

1,968

PCIe Gen3 x16

5

收发器 GTY

GTY 24x 28Gb/s

收发器 GTH

GTH 32x 16Gb/s

150G Interlaken

4

100G Ethernet

4

HD IOs

88

HP IOs

256

差分对

128

DDR4

5 片 1GB DDR4存储芯片，运行数据速率可达 2666Mbps

QSPI FLASH

2 片 64MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件。

时钟配置

核心板上提供了 2 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟

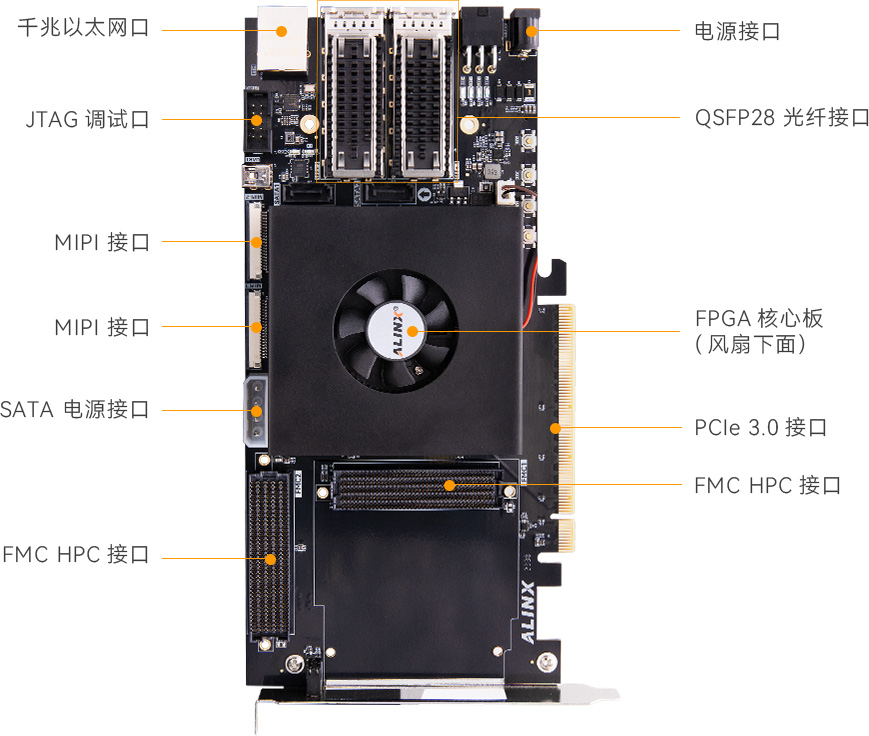

PCIe 3.0 接口

PCI Express 3.0 x16 接口，单通道通信速率可高达 8Gb/s

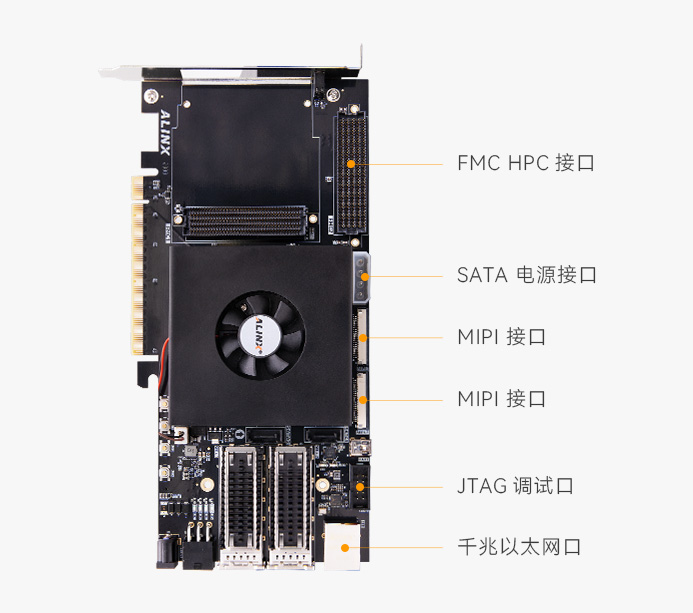

FMC HPC 接口

2 路 FMC HPC 接口，外接各种 FMC 子卡（HDMI、AD、光纤、SDI、 双目摄像头等）

MIPI 输入接口

2 路 MIPI Lanex4 输入接口，速率高达支持 2.5Gb/s，连接 AN5020 MIPI 摄像头模块

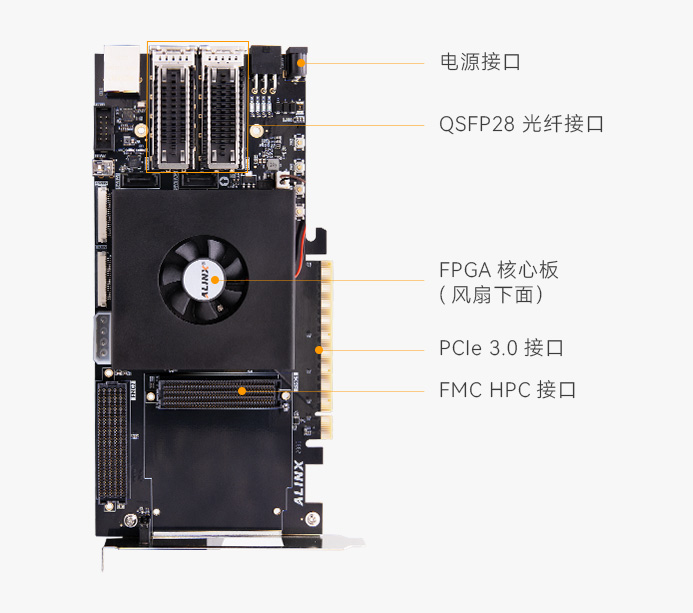

光纤接口

2 个 QSFP28 光纤接口，每条通道数据速率为 60Gb/s

千兆以太网接口

1 路千兆以太网接口，为用户提供网络通信服务，持 10/100/1000 Mbps 网络传输速率; 全双工和自适应

USB Uart 接口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

SD 卡槽

1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

JTAG 调试口

1 个 10 针 2.54mm 标准 JTAG 口，用户通过下载器对 FPGA 系统进行调试和下载

LED 灯

核心板 3 个，底板 6 个

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流保护

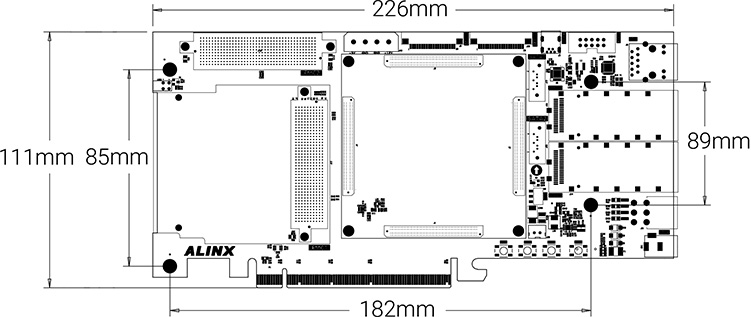

开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

1 个
