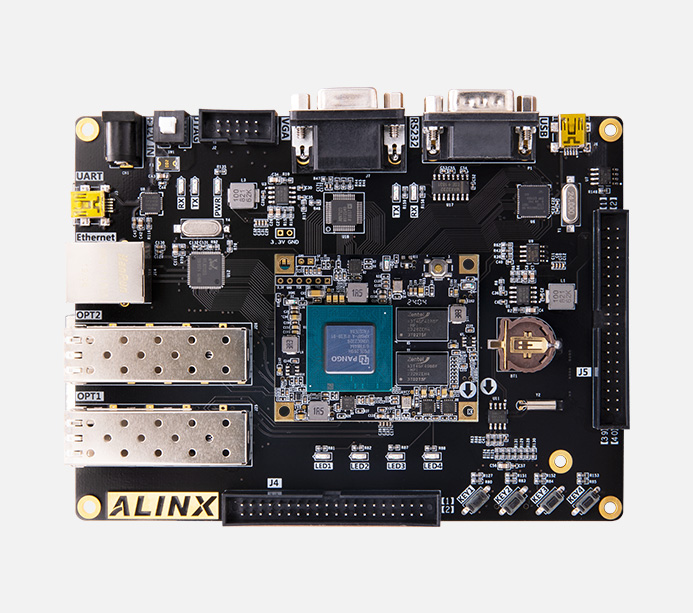

紫光同创 Logos2 PG2L200H 国产FPGA开发板光纤视频图像 AXP202

PG2L200H

  • 产品型号

    AXP202
  • 产地

    上海
  • 价格

    ¥1999.00

产品推荐


紫光同创 Logos-2 系列

FPGA 光纤综合开发平台


  • ·240K

    LUT4

  • ·320K

    Flip-Flops

  • ·2469Kb

    分布式 RAM

  • ·6.6G 光纤

    2 路

  • ·千兆网口

    1 路

  • ·VGA 输出

    1 路


方便二次开发及方案验证

Logos-2 开发平台采用核心板 (SOM) + 扩展板模式,方便用户对核心板的二次开发及方案验证,配置强悍,接口丰富

  • ·1GB

    DDR3

  • ·16MB

    QSPI Flash

  • ·PG2L200H

    FPGA 器件

  • ·180

    扩展 IO

  • ·150

    电压可调 IO

  • ·-40°C~85°C

    工作温度


丰富的器件资源

芯片采用 28nm CMOS 成熟工艺,提供丰富的片上资源和高性能接口, 支持高速 Serdes、PCle Gen2、DDR3 等特性

  • ·PCIe Gen2 x4

    PCIe 硬核

  • ·256-bit

    AES 加密

  • ·740

    APM 单元

  • ·4x 6.6Gbps

    HSST 收发器

  • ·10+10

    GPLL+PPLL

  • ·1MSPS

    ADC 硬核

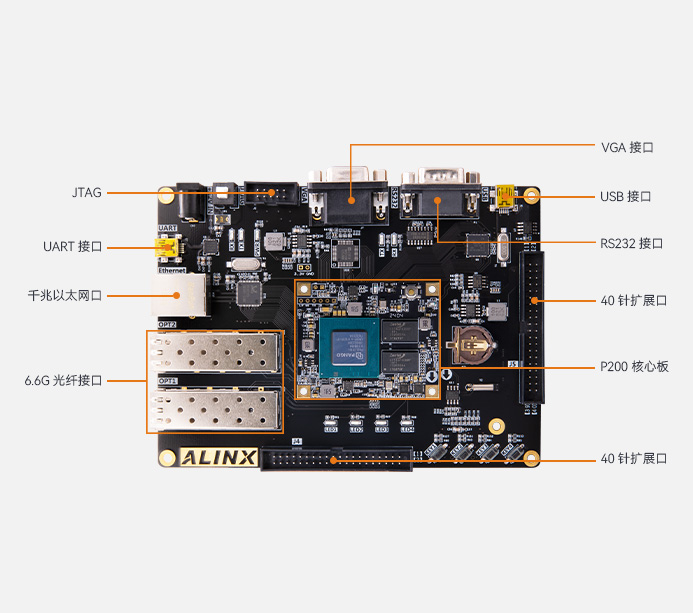

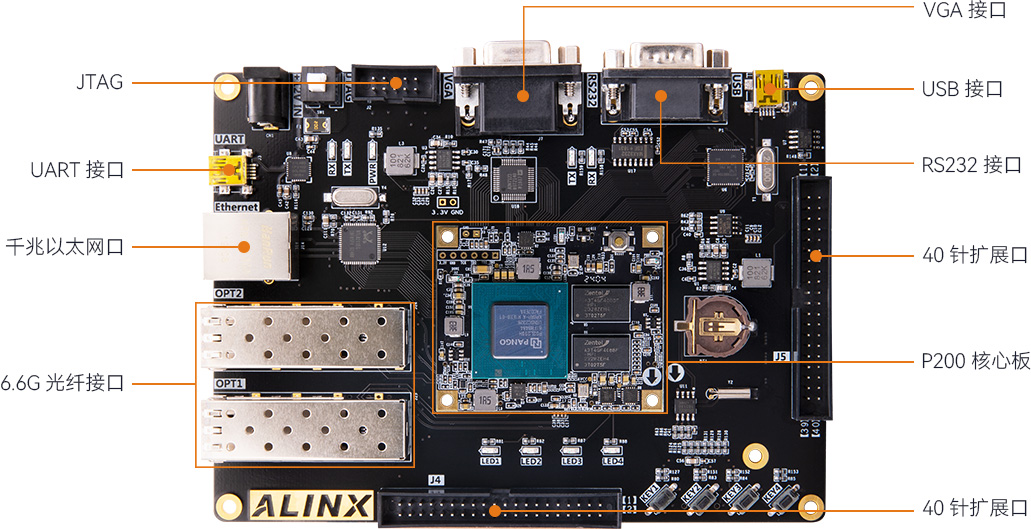

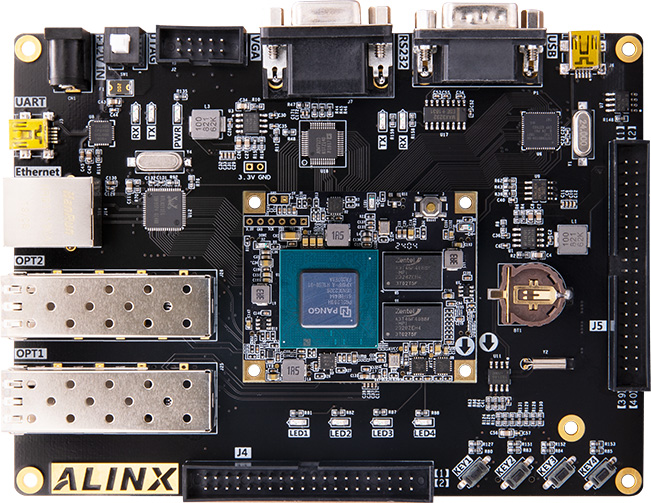

功能接口


·核心板



*了解核心板,点击查看详情 >>


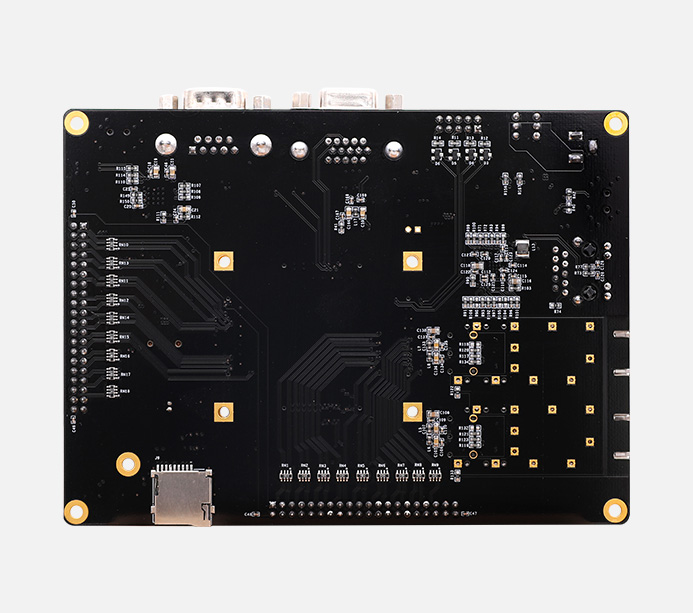

·开发板





产品参数

核心板参数

FPGA 型号

PG2L200H-6IFBB484

工作温度

工业级,-40°C~85°C

RAM

1GB DDR3,32bit

QSPI FLASH

16MB

等效 LUT4

239,700

Flip-Flops

319,600

分布式 RAM

2,469 Kbit

块 RAM

14,940 Kbit

GPLLs+PPLLs

10+10

扩展 IO

180

电压可调 IO

150

差分对

72

PCI-Express

PCIe Gen2

APMs

740 (25*18)

HSSTs

4x 6.6Gbps

ADCs

1

AESs

1

接口和功能

以太网接口

1 路 10/100M/1000M 以太网 RJ-45 接口

光纤接口

2 路 SFP 高速光纤接口,每路的光纤数据通信接收和发送的速度高达 6.6Gb/s

VGA 接口

1 路 24 位 VGA 输出接口,分别率最高支持 1080p@60Hz 输出

USB 接口

1 路 USB 2.0 接口,用于和 PC 之间的 USB2.0 高速通信

RS232接口

1 路 RS232 接口,用于和电脑或者其它设置之间的数据通信

USB 转串口

1 路 USB Uart 接口,用于和电脑通信,方便用户调试

JTAG口

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

RTC 实时时钟

板载 RTC 实时时钟,配有电池座,型号为 CR1220(电池需另购)

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

SD 卡座

1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

LED

核心板 1 个 LED,扩展板 9 个 LED

按键

核心板 1 个,扩展板 4 个

40 针扩展口

2 个 40 针 2.54mm 间距的扩展口,可以外接 ok138cn太阳集团 各种模块 (双目摄像头,TFT LCD 屏,高速 AD 模块等)

电源参数

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流



包装清单

FPGA 开发板

1 块

散热片

1 个

Mini USB 线

1 根

USB 下载器

1 个

12V 电源

1 个

透明保护板

1 个

结构尺寸

尺寸大小

核心板 55mmx 45mm,扩展板 188mmx 110.8mm

叠层数量

核心板 10 层 PCB 板设计,扩展板采用 4 层 PCB 板设计预留独立电源层和 GND 层


核心板结构尺寸图

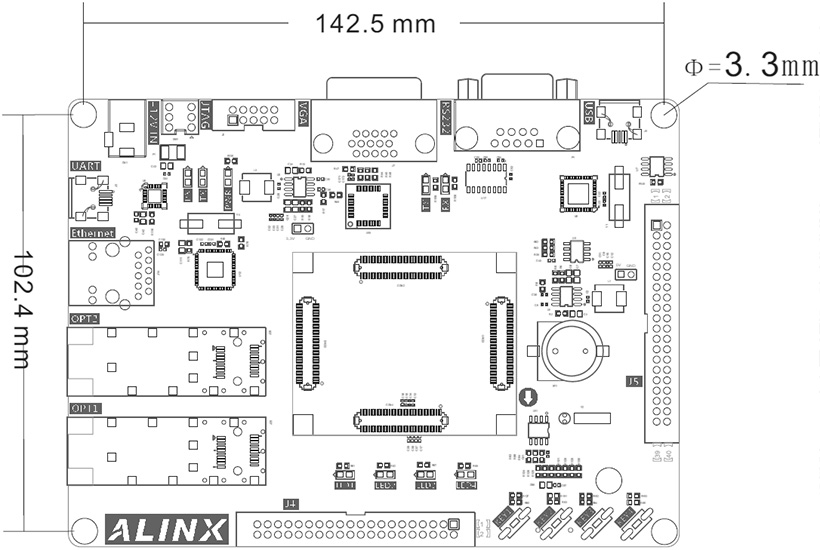

扩展板结构尺寸图


应用领域


通信


图像视频处理


数据分析


医疗


工业控制


网络信息安全

所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
